配电柜外壳怎么做接地保护配电柜的接线工艺规范详解!

三相四线制中性点直接接地的低压供电系统（也就是我们现在使用的供电系统）是严禁采用接地保护的。应该采用TN-S或者TN-C-S系统，也就是采用保护接零的保护方式。从电源到配电箱引过五根线，分别是三根相线L1L2L3，一根工作零线N，一根保护零线PE。将配电箱的外壳与保护零线PE做紧密连接。配电箱外壳要不要作接地保护?国家电力行业标准<电能计量装置管理规程)明文规定：检查电能计量装置的接地系统是验收的基本内容；国家电力行业标准(农村低压电力技术规程释义 ) DL499—92规定：配电箱的防触电保护类别应为 J类和 Ⅱ类。 I类为不仅依靠基本绝缘，而且还需要有一个附加的安全预防措施，即在 TT、IT系统外壳应作保护接地，其作用是为防止电气设备园绝缘损坏外壳带电或其他金属部
件带电伤人而作的接地；在”保护接地”一书中，重申在TT和『T系统中，除Ⅱ类和Ⅲ类电器外，所有受电设备外露可导电部分作保护接地，并明确指出配电盘的金属框架、金属配电箱的外壳作保护接地。
农网改造后的配电箱外壳采用 1．5～2．0mm厚的铁板配置，内装刀闸、漏电保护器、电能表及接线端子排等，没有附加绝缘，即没有实施双重绝缘。据此，配电箱的金属外壳应作可靠的保护接地，其接地电阻在 TT系统中应满
足 R ≤U ／I Q的要求，在 IT系统中应满足 R ≤U ／Ia Q的要求。式中：
一接地电阻，欧。
U1一通称电压极限，U =50V。 f 一漏电保护器的漏电动作电流值。末级保护器的动作电流值6—10mA：
总保护器的动作电流值75 ～100mA：
中级保护器的动作电流值可选 50mA，这样，在 TT系统中的接户配电箱，其外壳保护接地电阻应在 50／0 05：1000欧以下，如此大的接地电阻值易于达到。 f 一单相接地电流，
rr系统中，在故障电流不大于 5A的情况下，保护接地电阻可不大于 10欧，在高土壤电阻率的地区，保护接地电阻可允许不大于 30欧。
综上所述，接户配电箱的外壳接地电阻值，只要接地装置和施工工艺符合要求，满足规程要求，是不难做到的。当配电箱(集装箱)的防触电类别达到 ll类时，则无需采用防触电措施。但它必须满足以下要求：
1．刀闸、漏电保护器、电能表、接线端子排等应符合双重绝缘的要求，即上述元件应固定在附加的绝缘板上，不能仅靠自身的基本绝缘 2．配电箱的进出引线，应采用具有绝缘护套的绝缘线，穿越箱壳时应加绝缘套管保护 3．维护抄表人员工作时，应站在绝缘的术梯或绝缘板上，并在带绝缘手套的前提下操作，以防触电伤人。
总之，不符合规程的事不能办，’怕麻烦、畏难思想、侥幸心理不可取，只有做好保安措施，群众才会满意，政府才能放心，企业才能安宁。

配电柜的接线工艺规范详解!

配电柜，电器及其线路放置在其中的箱子，用来分配电力能源。统称为动力配电中心。它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。

1、元器件的安装

1）前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件：需要的灭弧距离，拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险。

2)组装前首先看明图纸及技术要求。

3)检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4)检查元器件有无损坏。

5)必须按图安装。

6)元器件组装顺序应从板前视，由左至右，由上至下。

7)同一型号产品应保证组装一致性。

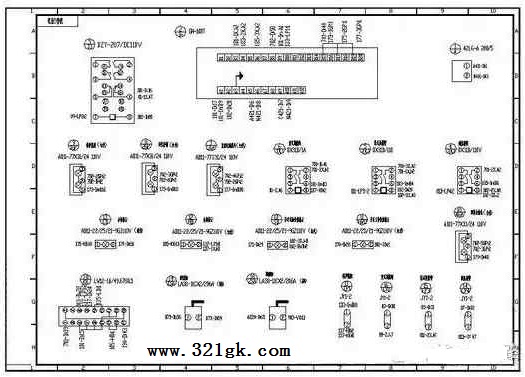

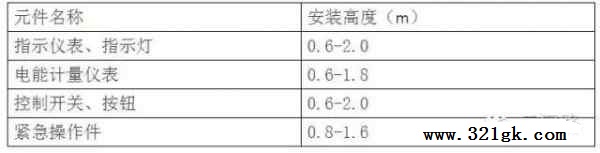

8)面板、门板上的元件中心线的高度应符合规定：
