诊断分析:
① 重温一下防跳装置的工作原理电动合闸时，若断路器合闸到有故障的线路上，继电保护装置将动作，使断路器自动跳闸。此时如果操作人员仍将控制开关的手柄放在合闸位置上，则断路器再次合闸。这种跳闸、合闸的多次重复就是所谓“跳跃”。多次跳跃的后果：一方面造成断路器触头和机械部件的损坏，另一方面使一次系统受到严重影响，产生操作过电压。因此，在设计断路器的控制回路时，有必要采用防跳装置，以防止发生此类现象。

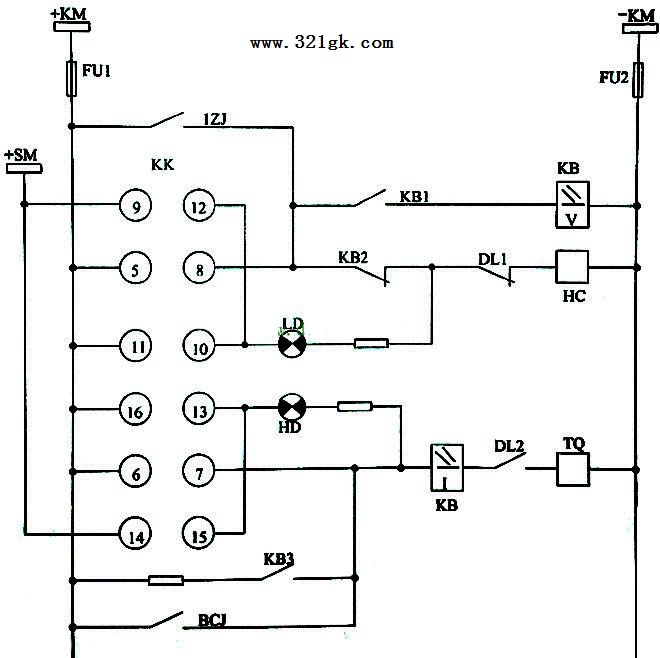

②下图是防跳装置的电气控制原理图，防跳断电器KB是DZB-115型。当操作开关KK置于合闸位置，使触点KK5-8接通时，合闸脉冲经KB的常闭触点KB2送到合闸继电器HC的线圈上，使断路器合闸。合闸之后，如果发生故障，继电保护装置动作，则触点
BCJ接通，使跳闸继电器TQ得电，断路器跳闸。在发出跳闸脉冲的瞬间，KB的电流线圈带电，使常开触点KB1接通。如果此时合闸脉冲未解除(例如控制开关KK未复归，使触点KK5-8仍接通或自投继电器的触点1ZJ被卡住，处于接通状态)，则KB的电压线圈也带电，形成自保持。其常闭触点KB2断开，切断合闸继电器HC的电流回路，使断路器不会再次合闸。
③现在防跳电路不起作用。经过反复查找，未发现电路中有任何故障。
④在迷茫中突然想到一个问题如果KB的电流和电压线圈中有一个接反，则电压线圈产生的磁场与电流线圈产生磁场相互抵消，KB无法保持，吸合之后立即返回。其触点KB1断开，KB2闭合，这样断路器又会重新合闸，发生跳跃现象。
故障处理：将电压线圈的两根接线对换之后，故障立即排除，防跳功能完全正常。
