电气设备选择的一般条件

时间:2018-05-09 11:29来源:未知 作者:admin 点击:
电气设备选择的一般条件: 1.按正常工作方式选择电气设备; 2.按短路方式进行设备的校验。 一、按正常工作方式选择电气设备 1、选择额定电压:电气设备最高耐压不得低于安装位置
电气设备选择的一般条件:
1.按正常工作方式选择电气设备;
2.按短路方式进行设备的校验。
一、按正常工作方式选择电气设备
1、选择额定电压:电气设备最高耐压不得低于安装位置的最大可能工作电压。一般电气设备的最高耐压为其额定电压的1.1~1.15倍,而系统的电压波动一般在额定的±10%以内,由此只需使电气设备的额定电压Un不低于安装位置的系统额定电压Uns。
2、选择额定电流:电气设备的额定电流应不小于在各种合理运行方式下流过设备的最大持续工作电流。其中需要考虑满足在各种可能的运行方式下流过设备的电流:发电机、变压器回路的最大可能工作电流为其额定电流的1.05倍;变压器有过载可能时,回路最大工作电流按变压器最大过载能力(1.3~2倍额定负荷能力)选取;母联回路一般取为母线上最大一台发电机或变压器的最大工作电流;母线分段回路按照所联母线上最大一台发电机故障时为保障母线负荷所需的最大穿越功率选取;出线回路除了考虑正常负荷方式外,还要考虑故障时从其余回路转移过来的负荷。
3、考虑环境条件的影响:当电气设备安装地点的环境条件,如海拔、温度、污秽等超过一般使用条件时,应采取措施进行设备调整。如高海拔地区采用高原型设备或更高耐压设备、环境温度高的场合会降低设备的最高允许载流,污秽地区需采用防污型设备等。

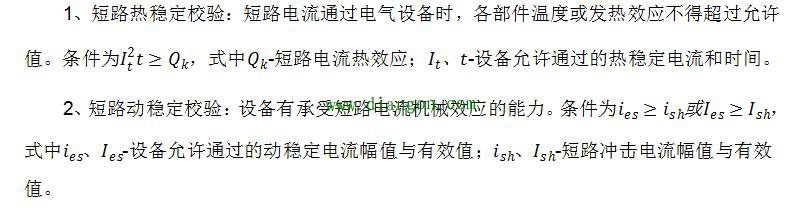

二、按短路方式进行设备的校验


3、短路计算条件
(1)容量和接线。按最大系统设计容量和可能出现最大短路电流的正常接线方式。
(2)短路种类。一般按三相短路考虑。
(3)计算短路点。系统中不同短路点位置对同一设备的影响不同,因而需选择使设备处于最严重情况的短路点进行校验。对于线性网络,一般短路点与设备电气距离越小,对设备影响越大。
4、短路计算时间:按可能造成最严重后果的短路时间来考虑,如对于设备热稳定校验,按主保护拒动、后备保护切除短路的时间考虑(燃弧时间长,发热量大);对于设备断开能力校验,按主保护切除短路的动作时间考虑(短路电流衰减量小)。
电气设备的选择对供配电系统的安全可靠运行有非常大的影响,应当遵循上述原则进行选型并校准。
