电流互感器饱和曲线线路图

时间:2015-12-06 20:22来源:未知 作者:admin 点击:
互感器的饱和,实际上讲的是互感器铁心的饱和;因为一次电流在铁芯中产生了磁通
互感器的饱和,实际上讲的是互感器铁心的饱和;

因为一次电流在铁芯中产生了磁通,进而在缠绕在同一铁芯中上的二次绕组中产生电动势U=4.44f*N*B*S,式中f为系统频率,单位HZ;

N为二次绕组匝数;S为铁芯截面积,单位m2;B为铁芯中的磁通密度;当铁芯中的磁通密度达到饱和点后,B随励磁电流或是磁场强度的变化趋于不明显。

也就是说在N,S,f确定的情况下,二次感应电势将基本维持不变,因此二次电流也将基本不变;铁芯的饱和我们一般可以分成两种情况来了解。

其一是稳态饱和,其二为暂态饱和。

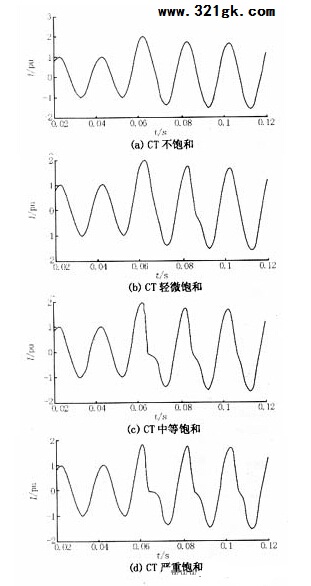

  图给出了CT在不饱和以及各种饱和程度下的电流信号波形,其中电流已归算到标幺值。轻微饱和、中等饱和和严重饱和是对应合闸角为0°,CT二次侧负载分别为3.5 Ω、5.3 Ω、7 Ω情况下CT的饱和程度。
