三极管有几种工作状态?电流互感器饱和问题原因

三极管有三种工作状态，截止状态、放大状态和饱和状态。

在这三种状态下，三极管偏置电压的特点及电流特征等见表。

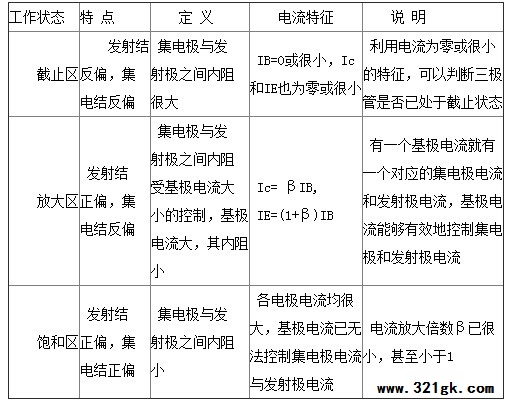

表三极管偏置电压的特点及电流特征

工程经验总结如下。

①通过实测电路板上三极管引脚对地的电压可以判断出三极管的工作状态。对于NPN管，若测得VC>VB> VE，则该管满足放大状态的偏置；对于PNP管，VC< VB< VE为放大状态。

②若测得三极管的集电极对地电压Vc接近电源电压VCC，则表明三极管处于截止状态。

③若测得三极管的集电极对地电压Vc接近零（硅管小于0.7V，锗管小于0.3V），则表明三极管处于饱和状态。

电流互感器饱和问题原因

电流互感器的饱和可分为两类：一类是大容量短路稳态对称电流引起的饱和(稳态饱和)；另一类是短路电流中含有非周期分量和铁心存在剩磁而引起的饱和(暂态饱和)。

　　稳态饱和:当电流互感器通过的稳态对称短路电流产生的二次电动势超过一定值时，互感器铁心将开始出现饱和。这种饱和情况下的二次电流特点是：畸变的二次电流呈脉冲形，正负半波大体对称。对于反应电流值的保护，如过电流保护和阻抗保护等，饱和将使保护灵敏度降低。对于差动保护，差电流取决于两侧互感器饱和特性的差异。

　　暂态饱和:短路电流一般含有非周期分量，这将使电流互感器的传变特性严重恶化。原因是电流互感器的励磁特性是按工频设计的，在传变等效频率很低的非周期分量时，铁心磁通(即励磁电流)需要大大增加。非周期分量导致互感器暂态饱和时二次电流波形是不对称的，开始饱和的时间较长。但铁心有剩磁时，将加重饱和程度和缩短开始饱和时间。 (责任编辑：admin)
