一个三极管只有三个电极（三端网络），而放大器需要四端网络（至少两个输入和两个输出）。

因此，一个三极管作为放大电路，就需要公共一个电极，这样就形成了晶体管的三种电路组态，即共发射极（简称共射组态）、共基极（简称共基组态）与共集电极（简称共集组态）的连接方式。

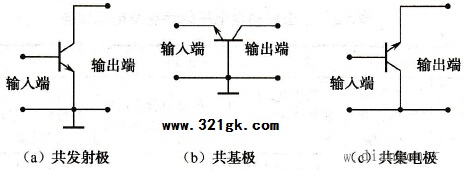

晶体管三种组态连接图如图所示。

图    晶体管三种组态连接图

什么是高频管、低频管和配对管？

三极管的工作频率小于3MHz时称为低频管，低频管一般用于低频电路中；大于3MHz时称为高频管，高频管一般用于高频电路中。

     配对管就是配对儿，是指在一个对称电路中或一组相似电路中，要求相对应位置的三极管的各项参数指标尽量一致，从而要求对三极管进行筛选的情况，通常是两只为一对，称为“配对管”。配对管在组成上还分有相同极性（如NPN与NPN）和互补极性（如NPN与PNP）两种配对情况。

     配对管一般用于差分放大电路，正负极性或双端的或推挽的放大电路，音响的多个声道电路等需要一致性较好或指标对称的电路中，以达到减小温度漂移，降低失真，保证一致性等目的。 (责任编辑：admin)
