用万用表判定GTO电极、检查GTO的触发能力和关断

如图所示，是介绍利用万用表判定GTO电极、检查GTO的触发能力和关断能力、估测关断增益βoff的方法。

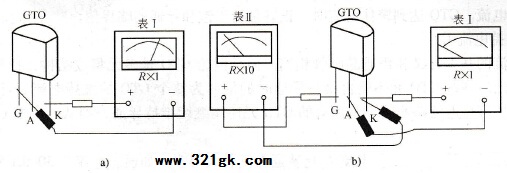

     图    GTO的检测

     1．判定GTO的电极     将万用表拨至R×1挡，测量任意两脚间的电阻，仅当黑表笔接G极，红表笔接K极时，电阻呈低阻值，对其他情况电阻值均为无穷大。由此可判定G、K极，剩下的就是A极。

     2．检查触发能力     如图a所示，首先将表Ⅰ的黑表笔接A极，红表笔接K极，电阻值为无穷大；然后用黑表笔尖也同时接触G极，加上正向触发信号，表针向右偏转到低阻值即表明GTO已经导通；最后脱开G极，只要GTO维持通态，就说明被测管具有触发能力。

     3．检查关断能力     现采用双表法检查GTO的关断能力，如图b所示，表Ⅰ的挡位及接法保持不变。将表Ⅱ拨至R×10挡，红表笔接G极，黑表笔接K极，施以负向触发信号，如果表Ⅰ的指针向左摆到无穷大位置，证明GTO具有关断能力。

     4．估测关断增益βoff     进行到第3步时，先不接入表Ⅱ，记下在GTO导通时表Ⅰ的正向偏转格数n1；再接上表Ⅱ强迫GTO关断，记下表Ⅱ的正向偏转格数n2。最后根据读取电流法按下式估算关断增益：     βoff=IAIO/IGM≈K1n1/K2n2    (1) 式中K1-表Ⅰ在R×1挡的电流比例系数；     K2-表Ⅱ在R×10挡的电流比例系数。     也可以按下式估算βoff值：    βoff≈10n1/n2    (2)     式(2)的优点是，不需要具体计算IATO、IGM之值，只要读出二者所对应的表针正向偏转格数，即可迅速估测关断增益值。

     5．注意事项

     1)在检查大功率GTO器件时，建议在R×1挡外边串联一节1.5V电池E′，以提高测试电压和测试电流，使GTO可靠地导通。

     2)要准确测量GTO的关断增益βoff，必须有专用测试设备。但在业余条件下可用上述方法进行估测。由于测试条件不同，测量结果仅供参考，或作为相对比较的依据。 (责任编辑：admin)
