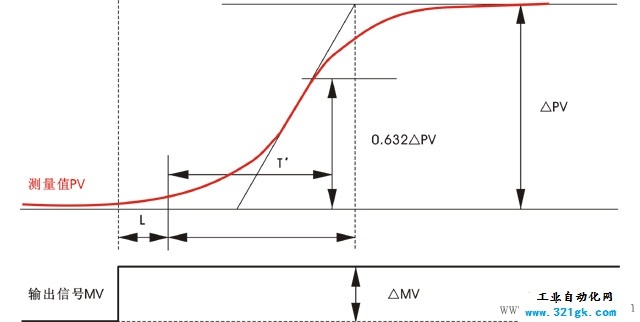

如上图所示，在流程响应数据中画上切线，求得过程增益Kp=△PV/△MV、死区时间L、延迟时间（时间常数）T。把△PV设定为100%，延迟时间Tˊ（=T）为响应达到63.2%的时间。

3、基于响应数据，通过下表求出PID参数后，利用PID调节器参数自整定确认控制结果。
                                        Ziegler Nichols的最佳PID参数 控制动作 比例带 积分时间 微分时间 PI 110×Kp×L/T 3.3×L — PID 83×Kp×L/T 2.0×L 0.5 x L

基于临界比例度法的PID最佳整定步骤
在实际过程中无法得到阶段性响应数据时，采用此方法。

1、先将P、I设定为最大，D设定为最小，然后选择自动模式。

2、将P（增加调节增益）逐渐调小，到测量值开始振荡之前停止。

3、将I从最大逐渐减小，到测量值开始振荡之前停止。

4、将D从最小逐渐增大，到测量值开始振荡之前停止。

5、再次微调P，到测量值开始振荡之前停止。

[补充说明]

1、在串级控制回路中，先对副调节器的PID参数进行最佳整定后，再对主调节器进行最佳整定。

2、多个控制回路间相互干扰时，一方面进行最佳PID参数整定，另一方面需要降低调节灵敏度。

3、响应较快的流量控制、压力控制、液位控制通常使用PI控制，响应慢的温度控制及分析仪控制则使用PID控制。
