AD7694器件是一款3通道、低噪声、低功耗、24位Σ-Δ型ADC，内置片内仪表放大器 ，主要介绍了AD7694特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。

　　AD7694介绍：

　　AD7694是一款16位、250 kSPS、电荷再分配、逐次逼近型模数转换器（ADC），采用2.7 V至5.25 V单电源（VDD ）供电。该器件内置一个极低功耗、高速、16位无失码采样ADC（B级）、一个内部转换时钟和一个SPI兼容串行接口端口，还集成了一个低噪声、宽带宽、极短孔径延迟的采样保持电路。在CNV上升沿，AD7694对IN+与IN-之间的模拟输入电压差进行采样，范围从0V至REF。基准电压（REF）由外部提供，最高可设置为电源电压。

　　AD7694特点：

　　16位分辨率

　　吞吐量：250 kSPS

　　积分非线性（INL）：最大值±4 LSB

　　功耗：

　　800 µA @ 5V/100 kSPS

　　540 µA @ 2.7V/100 kSPS

　　伪差分模拟输入范围： 0 V ～ VREF （VREF最高为VDD）

　　AD7694应用：

　　电池供电设备

　　医疗仪器

　　移动通信

　　个人数字助理

　　数据采集

　　仪器仪表

　　过程控制

　　AD7694参考设计电路：

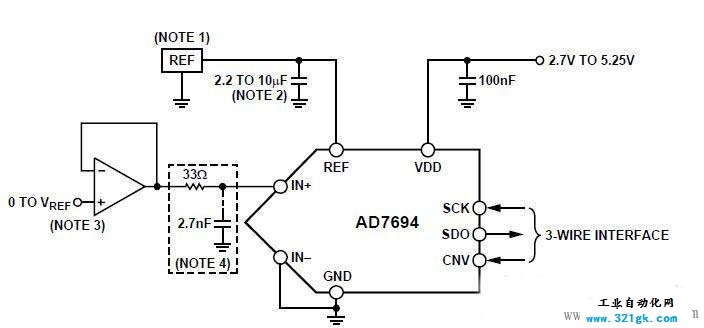

　　图1 AD7694典型应用电路
