要分析电子电路或了解电子产品的工作原理，看懂电子产品的电路图是一项基本功。那么作为初学人员，怎样才能快速地看懂电子产品的电路图呢？笔者总结了几点经验供大家参考。 牢记基础知识 要学习并熟练掌握电子产品中常用的电子元器件的基本知识，如电阻器、电容器、电感器、二极管、三极管、晶闸管、场效应管、变压器、开关、继电器、接插件等，并充分了解它们的种类、性能、特征以及在电路中的符号、在电路中的作用和功能等。根据这些元器件在电路中的作用，懂得哪些参数会对电路性能和功能产生什么样的影响，具备这些电子元器件的基本知识，对于读懂电路图是必不可少的。 为方便、快捷地看懂电路图，还要掌握一些由常用元器件组成的单元电子电路知识，例如整流电路、滤波电路、放大电路、振荡电路、电源电路等。因为这些电路单元是电子产品电路图中常见的功能模块，掌握这些单元电路的知识，不仅可以深化对电子元器件的认识，而且通过这样的练习，也是对看懂电路图的锻炼。有了这些知识，为进一步看懂较复杂的电路奠定了良好的基础，也就更容易深化自己的学习。 应该多理解电路图中的有关基本概念。比如关键点的电位，各点电位如何变化、如何互相关联、如何形成回路、通路，哪些构成直流回路、哪些形成信号通道、哪些属于控制回路等。 分析单元电路 要看懂某一电子产品的电路图，还需对该电子产品有一个大致的了解，例如产品的主要功能，它可能由哪些电路单元组成。这对读懂、读通它的电路图能起到一定作用。 经常在电路图中寻找自己熟悉的元器件和单元电路，看它们在电路中起什么作用，然后与它们周围的电路联系，分析这些外部电路怎样与这些元器件和单元电路互相配合工作，逐步扩展，直至对全图能理解为止。 不断尝试将电路图分割成若干条条框框，然后各个击破，逐个了解这些条条框框电路的功能和工作原理，再将各个条条框框互相联系起来，将整个电路图看懂、读通。 多看多学多问 要多看、多读、多分析、多理解各种电路图，可以由简单电路到复杂电路，遇到一时难以弄懂的问题除自己反复独立思考外，也可以向内行、专家请教，还可以多阅读这方面的报刊、杂志，从中吸取营养。只要坚持不懈、努力，快速读懂、读通电路图并非难事，而要成为电子技术的专家、行家里手，也是指日可待的事。
所谓“读图”，即是看懂一个电路的原理图，它是电路分析的基础。只有凄懂电路的原理图，才能知道它的各组成部分的作用及各部分的相互关系，并进一步估算其性能指标，科学地运用器件;也只有凄懂电路的原理图，才能改进电路性能，正确分析和排除故障。那么，我们怎么才能读懂电路的原理图呢?总的来说，要从单元电路着手。因为不管多么复杂的电路都是由各单元电路组成的，只要把单元电路弄懂，整个电路的问题就迎刃而解了。为此，我们使用的教材对二极管、三极管入门，晶体管电路、集成运放构成的各类电路，分立元件或模拟集成电路组成的整流、滤波、稳压电路以及在这些电路形式的基础上根据不同需要进行改进或派生的电路，进行了详细的论述，为分析整机电路奠定了基础。在学习掌握了这些基本内容以后，即可按下列步骤对整机电路进行分析：
1.明确用途。即明确电子电路原理图是用于何处，起何作用。比如一个音频放大电路，首先要明确它的用途是将收音机、录音机等电子器件输出的信号进行放大，以获得较大的输出功率来推动扬声器。
2.找出通路。即找出信号流向的通路。信号传输的枢纽是有源器件，可按它们的连接关系来找。找出通路后，电路的主要组成部分自然就显示出来了，这可帮我们很快找到分析的重点，其他部分则相对次要一些。
3.化整体为部分。沿着找出的信号的主要通路，将原理图分成若干具有单一功能的部分。
4.分析功能。即定时分析各单元电路的原理、功能。
5.通观整体。将各部分电路的功能用相应框图表示出来，根据它们的相互关系画一个整体框图。
6.性能估算。即定量估算各部分电路的性能，进而得出整个电路的性能指标，从而可以了解各部分电路对性能的影响及影响性能的主要环节，为调整、维修、保养和科学使用提供依据。
LED广告灯控制线路原理图解
LED广告灯控制线路是一种可用于小区庭院、马路、景观照明及装饰用的线路。LED广告灯控制线路是采用LED作为显示设备的线路，通过逻辑门电路控制不同颜色的LED有规律地亮灭，起到广告警示的作用。

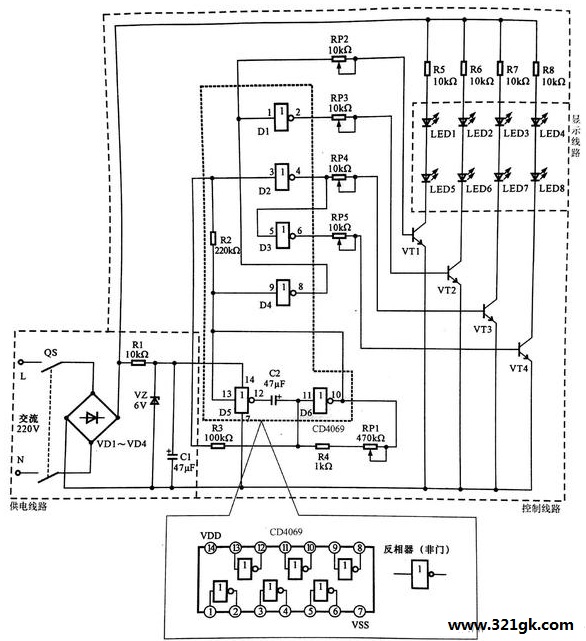

下图所示为典型LED广告灯控制线路。
LED广告灯控制线路主要是由供电线路、控制线路以及显示线路等构成的。
该线路中电源总开关QS、桥式整流电路VD1～VD4、六非门电路CD4069、驱动晶体三极管VT1~VT4、发光二极管LED1～LED8为核心元器件和部件。
LED广告灯控制线路的供电过程为：
合上电源总开关QF,接通交流220 V市电电源。
交流220 V 市电电压经桥式整流电路VD1～VD4整流后输出直流电压，为显示线路进行供电。
整流输出的直流电压，经电阻器R1降压、稳压二极管VZ稳压、滤波电容器C1滤波后，产生6 V直流电压，为六非门电路C04069提供工作电压(4脚送入)。
LED广告灯的工作过程为：
六非门电路CD4069工作后，D5与D6两个非门(反相放大器)与电容、电阻构成脉冲振荡电路，由10脚和13脚输出低频振荡信号。
低频振荡脉冲加到CD4069的9脚，经电阻器R2后加到3脚上。
由9脚输人的振荡信号经反相后，由8脚输出，一路再送入1脚中。
从图可见，振荡信号经4个非门的处理分别由2,4,6,8脚输出相位和时序不同的脉冲信号，并分别加到VTI～VT4的基极。当有正极性脉冲加到晶体三极管基极时，该管便会导通，相应的LED便会点亮发光，从而形成有规律的闪光。
六非门电路CD4069的5脚输入的振荡信号经反相后由6脚输出(此时输出的振荡信号与4脚输出的相反)。
振荡信号经电位器RP5送往驱动晶体三极管VT4的基极，使VT4工作在开关状态，从而交替导通。
振荡信号为高电平时VT4导通，发光二极管LED4和LED8便会发光；振荡信号为低电平时VT4截止，发光二极管LED4和LED8·便会熄灭。
此时LED3和LED7、LED4和LED8在振荡信号的作用下，便会交替地点亮和熄灭。
