晶闸管在报警控制电路中和调压电路中的应用

时间:2018-03-15 09:19来源:未知 作者:admin 点击:
晶闸管在报警控制电路中的应用见下图。 当A物体(图中1)阻挡光线时光敏三极管(图中2)截止,D1(图中3)正端电压升高,VT1(图中4)发射极电压也升高并输出触发信号,于是晶闸管

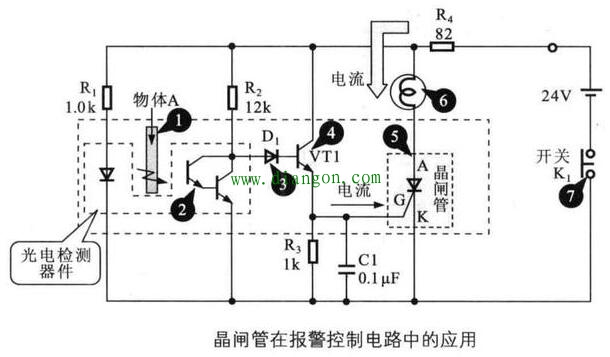

晶闸管在报警控制电路中的应用见下图。


当A物体(图中1)阻挡光线时光敏三极管(图中2)截止,D1(图中3)正端电压升高,VT1(图中4)发射极电压也升高并输出触发信号,于是晶闸管(图中5)导通,吧报警灯(图中6)因电流增加而发光。这种情况下即使A物体离开光检测区,晶闸管仍处于导通状态,报警灯保持点亮,只有关断一下K1(图中7),才能使电路恢复初始状态。

该电路中,只要有触发信号加到晶闸管的触发端(G),晶闸管便会一直导通进行报警,触发信号消失晶闸管仍保持导通状态。

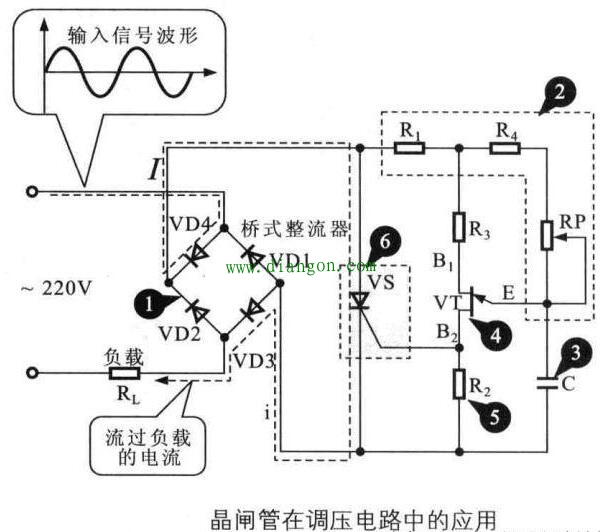

晶闸管在调压电路中的应用见下图。


220V交流电压经过桥式整流器(图中1)后,通过R1,R4以及RP(图中2)为电容器C(图中3)充电,当电压达到单结晶体管VT(双基极二极管,图中4)峰点电压时,VT由截止变为导通,电容C通过双基极管VT的发射极、基极和R2后迅速放电,给晶闸管VS(图中6)一个触发信号,从而使晶闸管VS导通,由于晶闸管导通后其正向压降很低,第一个正半周的达到最低点,即电源电压为零时,晶闸管VS自动关断。待下一个正半周到来时,电容C又充电,重复上述过程,只有晶闸管VS导通,才能有足够的电流流过负载RL。
