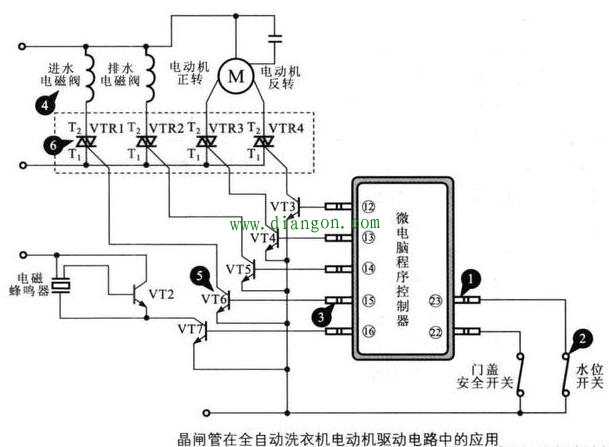

该电路选用4只双向晶闸管和四只三极管作为核心器件，晶闸管则作为触发器件，只有在收到触发信号时才能够导通，实现对电动机的控制。
当某三极管基极有高电平时，三极管便导通，相应的晶闸管被触发，被控制的电磁阀动作，如开始洗涤，微电脑程序控制器的23脚连接的水位开关和15脚连接的进水电磁阀配合工作，控制洗涤桶内的注水量。当水位达到预定水位后，微电脑程序控制器将进水电磁阀的控制三极管VT6截止，晶闸管VTR1截止，则停止向洗涤桶内注水。

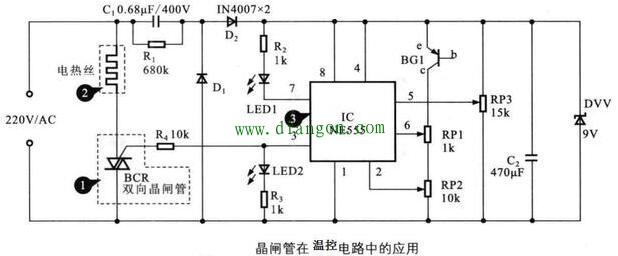

晶闸管在电热毯温控电路中的应用见下图。

交流220V电压经双向晶闸管为电热丝加电，时基电路NE555的3脚输出触发脉冲去触发双向晶闸管，晶闸管导通则电热丝中有电流而发热。BE555的2，，5,6脚外接电位器，可调整触发脉冲的频率和相位。从而改变加热丝中的电流周期和时间，以达到控制发热量的目的。
