电路图中元器件之间连接线的表示方法图解分析

时间:2018-05-04 09:43来源:未知 作者:admin 点击:
电子元器件之间的连接导线在电路图中用实线表示。导线的连接与交叉画法如下图所示。 图a)所示横竖两导线交点处画有一圆点,表示两根导电连接在一起,图b)所示两根导线交点处无

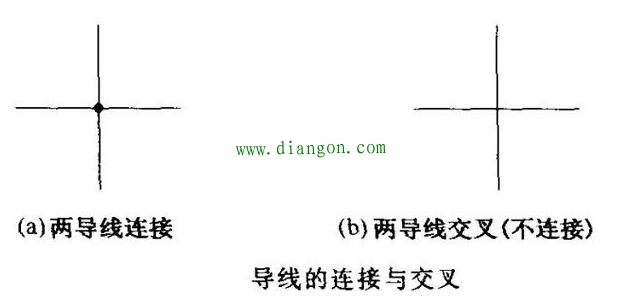

电子元器件之间的连接导线在电路图中用实线表示。导线的连接与交叉画法如下图所示。
图a)所示横竖两导线交点处画有一圆点,表示两根导电连接在一起,图b)所示两根导线交点处无圆点,表示两根导线交叉而不连接。

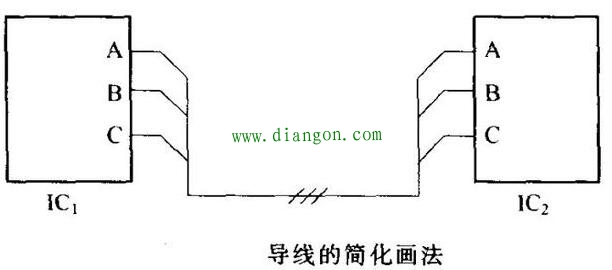

连接导线也可以用简化的画法。下图中IC1与IC2之间的连线上画有3道小斜杠,表示这里有3条导线分别将IC1与IC2的A与A,B与B,C与C连接在一起,而这3条导线之间并不连接。

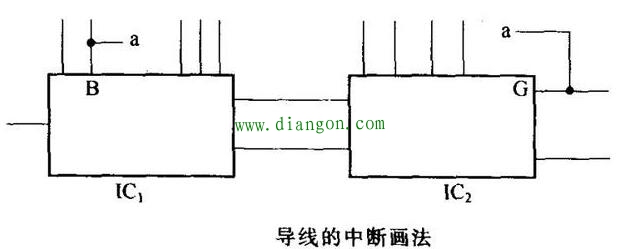

当连接导线的两端相距较远,中间相隔较多的图形区域时,可以采用中断加标记的画法。如下图所示,IC1的B端与IC2的G端之间的连接导线采用了中断画法,并在中断的两端标注有相同的标记“a”,分析电路图时应理解为两个“a”端之间有一条连接线。

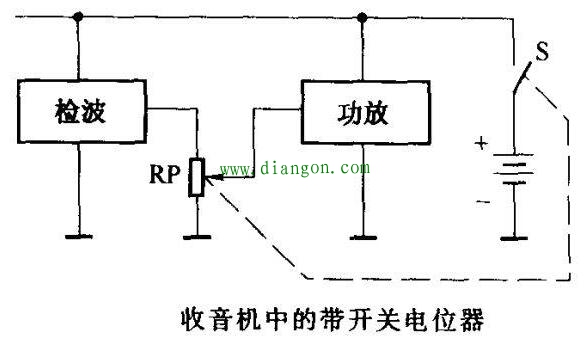

某些元器件之间具有非电的
(如机械的)联系,则用虚线在电路图上表示出来。下图中所示的收音机电路图中,用虚线将电位器RP与开关S联系起来,表示电源开关S受音量电位器RP的控制,它们是一个联动的带开关电位器。
