集成电路内部电路一般都很复杂，包含若干个单元电路和许多元件，在电路图中通常只将集成电路作为一个元器件看待，因此，几乎所有电路图中都不画出集成电路的内部电路，而是以一个矩形或三角形的图框来表示。
1、集成运算放大器和电压比较器

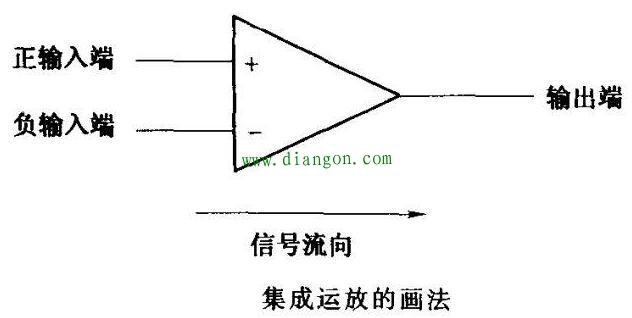

集成运算放大器、电压比较器等习惯上用三角形图框表示，如下图所示，其左侧直边有正、负两个输入端，其右侧三角形顶点处为输出端，三角形图框的顶点方向即为信号处理流程的方向。

2、集成稳压器和时基电路

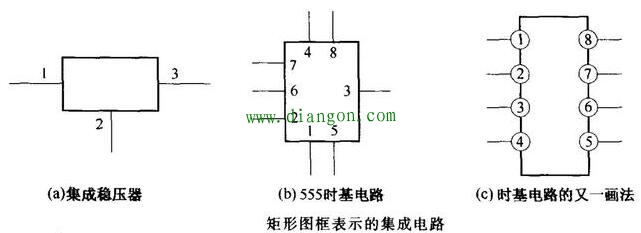

集成稳压器、时基电路习惯上用矩形图框表示，如下图所示，各引出端均标注有引脚编号，引出端功能需查阅相关资料。引脚编号可以标注在矩形图框外，也可以标注在图框内。还可以标注在矩形图框上。矩形图框上的各个引脚可以按顺序排列，也可以根据绘图需要不按顺序排列。其他各类集成电路，绝大多数都采用这种矩形图框表示法。

3、集成电压放大器和集成功率放大器

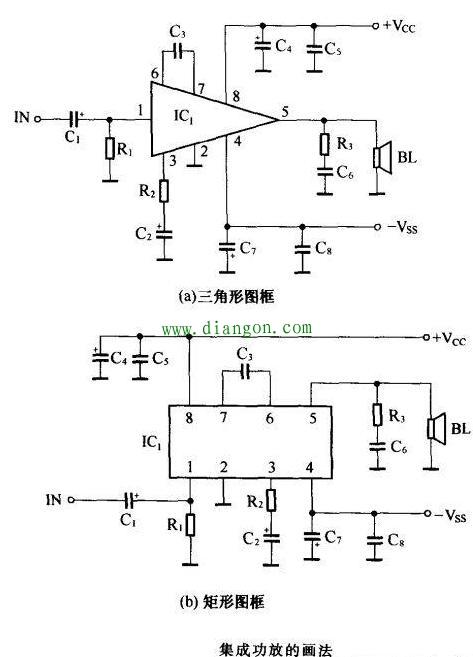

集成电压放大器、集成功率放大器等既有用三角形图框表示的，也有用矩形图框表示的。下图所示为集成功率放大器的两种画法，图a）中集成功放IC1采用三角形图框，b）IC1采用矩形图框，两者形式不同，实质一样。从看图的角度来说，放大器采用三角形图框表示，信号处理流程的方向更直观明了。

4、数字集成电路

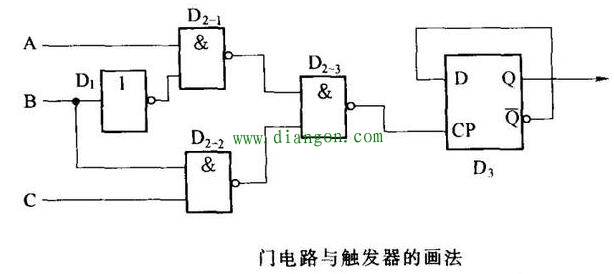

数字集成电路在电路图中一般采用分散画法，直接用逻辑图形符号表示。门电路，触发器等都采用这种画法，如下图所示。

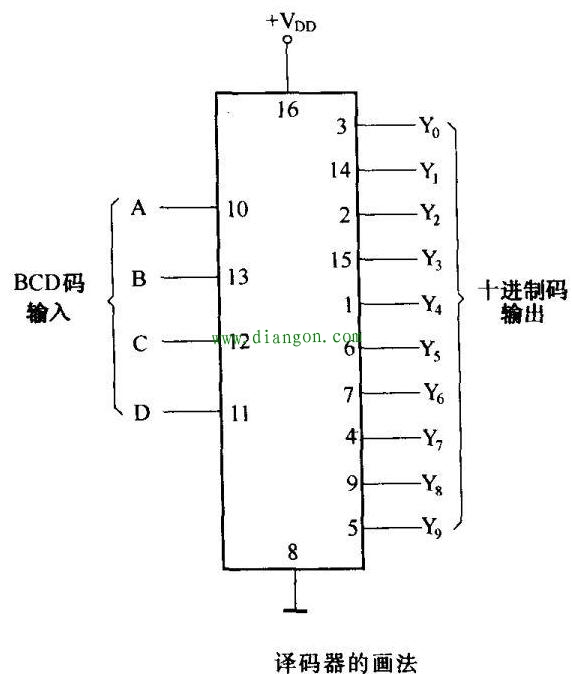

其它数字集成电路，目前仍有较多的采用矩形图框来表示，并在各引脚处标注有该引脚的逻辑功能文字符号，下图中给出了一个BCD码/十进制码译码器的例子。
