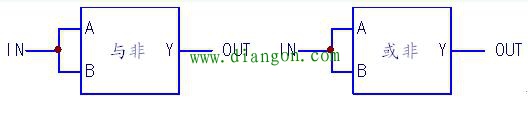

图2  NE555也可以制成反相器
上图，是个准反相器电路，IN<Vcc 1/3，OUT＝Vcc；IN>Vcc 2/3，OUT＝0V。一般情况下，不会有人专门制作此电路来实现反相器功能（没事闲的啊）。要是恰好剩余一片555电路（如7555器件，含两路），顺手就做成了反相器，确实也是一款性能优良的反相器电路啊。


图 反相器的多组串联方式
从逻辑关系分析，用一级反相器肯定和三组反相器的结果是一样的，为何白白浪费两组呢？
无论数字电路或放大器，因输入阻抗较高，当其突置时，其输出端电压是不确定（输出级电路是不安分）的，这和无业游民多了会增加社会的不安定因素，是一个道理。那么使其就业哪怕是一个闲职也好。
每个反相器芯片内往往包含多组反相器，如74HC14，即内含6组反相器电路，恰好有两组剩余时，构成图5电路，就算是较好的安置方法了。
