图2 电路形式之二

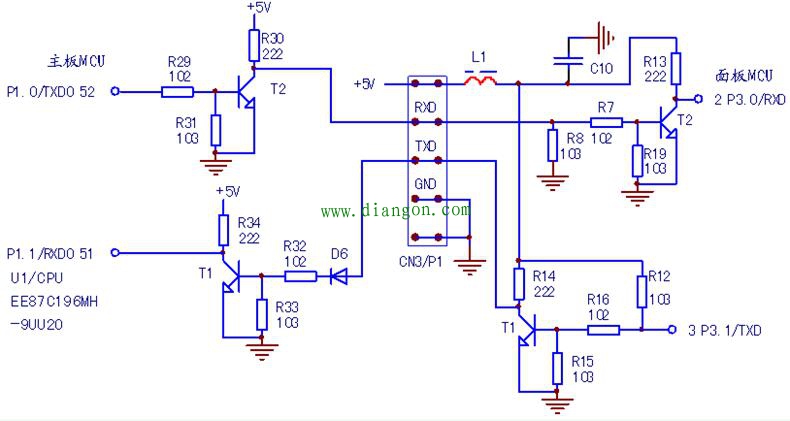

其二，起到阻抗变换作用。如图4串行脉冲传输电路，系主板MCU和面板MCU的通讯电路，输入和输出信号在幅度和极性上显然是一样的，但若直接传输，对外部干扰信号的抵抗力较差。串入否定之否定之电路，使传输线阻大为降低，有一定的电流在流通着，干扰信号便被“水流”冲走了。一定程度上提升了抗干扰能力。
图1，用一只同相器或许可以取代，而图2，则非用两组反相器电路不可。

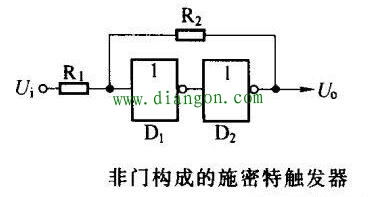

  利用两个非门可以构成施密特触发器，电路如下图所示。R1为输入电阻，R2为反馈电阻。非门D1，D2直接连接，R2将D2的输出端信号反馈至D1的输入端，构成了正反馈回路。

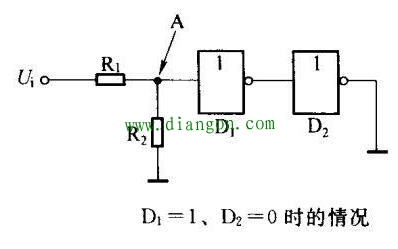

    1、触发器的第一稳定状态    无输入信号时，非门D1输入端为0，所以触发器处于第一稳定状态，各非门输出端状态为：D1=11，D2=0。这时，R1，R2对输入信号形成对地的分压电路，如下图所示。

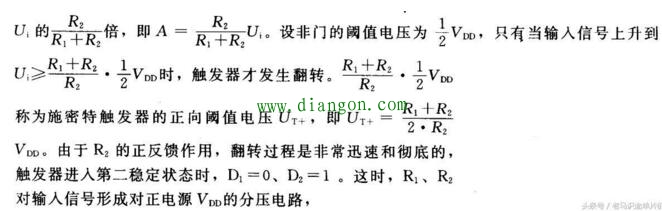

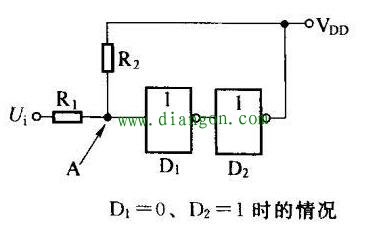

    2、翻转为第二稳定状态    当接入输入信号Ui时，由于R1，R2的分压作用，非门D1的输入端A点的实际电压是。如下图所示。

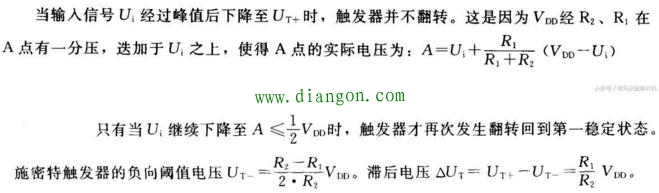

    3、触发器的再次翻转
