由于项目时间紧，还没等我慢慢消化wincc的理论知识，设备就已经发货到现场。我就在现场一边安装，一边学习，一边编程。当时除了废水处理的项目之外，还有一个废气处理项目，忙得我每天饭都没好好吃，由于是新到这家公司上班，又不能说自己不会，那个苦呀。等设备安装完成后，我也写好了plc的程序和触摸屏的程序，在不影响设备运行的情况下，上位机的工作留到了后期。我才可以安静的开始wincc上位机的编程。真的不是很熟悉wincc，所以安装的时间就不是很顺利，费劲周折才安装成功。记得当时是这样安装的：1，安装与wincc版本对应的SQLserver2000。2，添加消息队列服务。在控制面板中的"添加或删除程序"里，添加Windows组件"消息队列服务(Message Queuing Services)"。3，重启操作系统。4，安装winccv6.0。5，安装授权。现在看来安装很简单，当时可费了好大劲了。
软件安装好以后，就开始编程了。为了好好编程，我让工艺工程师每天负责去现场开机调试工艺，我就留在宾馆里埋头编程。我就先建立项目，然后建立通到连接。就开始建立变量，废水处理项目里，涉及到很多压力，流量，温度，浓度等等，变量特别多。变量的类型，变量的数值范围，当时也折腾了很久，没办法，当时是新手，只能一点点摸索。等变量建立完成，开始画工艺画面，一点点画，局部到整体，等到工艺画面完成，我已经在宾馆呆了5天了。每日每夜的干，遇到问题就跑去网吧查资料，当时宾馆还不能上网。那是第一次注册了西门子找答案的账号，第一次在上面提问，第一次真正得到了西门子专家的解答，这是最深刻的印象。上位机程序离线做完后，把工控机搬到了现场，开始联机调试，没想到工控机插上DP总线后，和PLC的通讯没反应，当时没辙了，也没有想到打热线电话。赶紧打车去了网吧，上西门子找答案问问题，那时百度还不是这么发达呢。后来得到答案，原来是PLC和工控机的地址有 冲突了。然后赶紧回到厂里修改参数后加紧调试。后面就很顺利了，项目很快就正常投入运行了。
第一次用wincc就是这么曲折，感谢西门子论坛，西门子找答案，让我入了门。

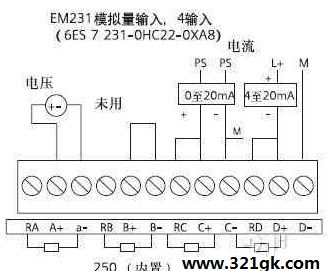

西门子模拟量模块接线

1.直接连接或通过补偿导线连接的热电偶不需要使用外部参比接点。所以你需要短接Comp+和Mana。
2.使用接地热电偶时，禁止互连 M- 和 MANA。 在这种情况下，必须确保适当进行低电阻等电位连接，以便不超过允许的共模电压。 在使用非接地热电偶时，将 M- 和 MANA 互连。
模拟量输入模块可以通过拨码开关设置为不同的测量方法;开关的设置应用于整个模块，一个模块只能设置为一个测量范围;开关设置只有在重新上电后才能生效。
