欧姆龙PLC SCL指令应用案例-CP1L系列的输岀漏型和源型

时间:2015-12-22 22:09来源:未知 作者:admin 点击:
欧姆龙PLC SCL指令应用案例-欧姆龙CP1L系列PLC的输岀漏型和源型分别是怎么接线的?
条件:变送器的输出信号为0-10V,对应压力为0-400MPa;CP1H的模拟量输入量程设置为0-10V,分辨率选择6000。

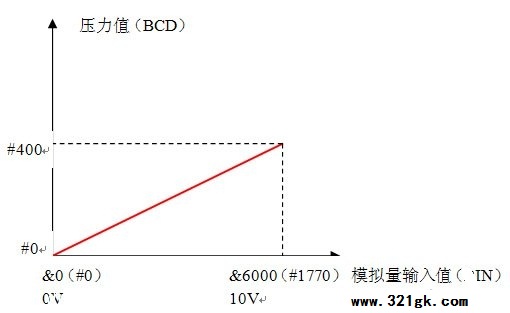

目的:使用SCL指令将模拟量转换得到的数据0-6000(BIN)对应缩放到0-400MPa(BCD)显示输出。

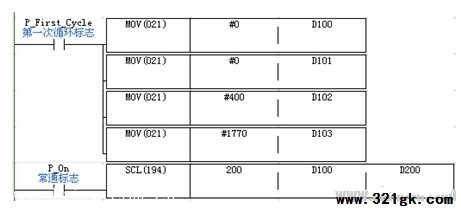

程序如下:

结果:程序执行后就可以实现0-6000(BIN)转换到0-400(BCD)的压力值了。
注:因为BCD数是以十六进制来表示十进制数据的,因此对应的压力值应该用16进制方式去监视。例如:当200CH中的数据是&3000(即5V电压输入),那么用十六进制监控数据D200应该显示#200。
&符号表示十进制数;#表示十六进制数。


欧姆龙CP1L系列PLC的输岀漏型和源型分别是怎么接线的?

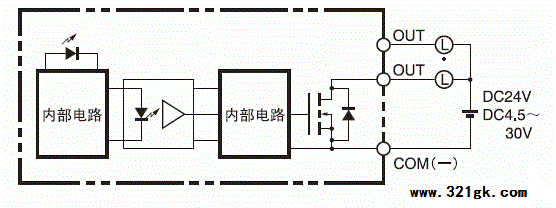

漏型COM点接线如下图:

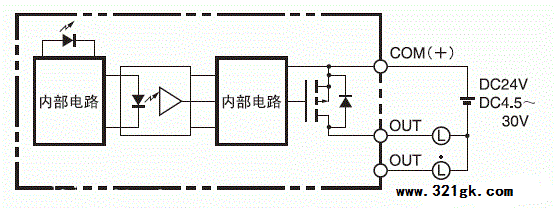

源型COM点接线如下图:
