欧姆龙PLC SCL2指令应用案例SCL2控制字解释

时间:2015-12-22 22:18来源:未知 作者:admin 点击:
条件:变送器的输出信号为0-10V,对应温度为-100--200摄氏度;CP1H的模拟量输入量程设置为0-10V,分辨率选择6000 目的:使用SCL2指令将模拟量转换得到的数据0-6000(BIN)对应缩放到-100--2
条件:变送器的输出信号为0-10V,对应温度为-100--200摄氏度;CP1H的模拟量输入量程设置为0-10V,分辨率选择6000
目的:使用SCL2指令将模拟量转换得到的数据0-6000(BIN)对应缩放到-100--200(BCD)摄氏度显示输出。

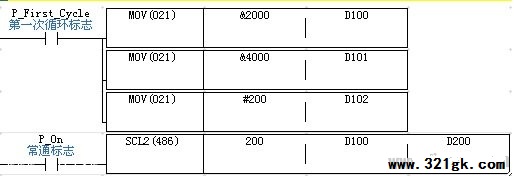

程序如下:

SCL2控制字解释:
200:CP1H的模拟量输入通道1

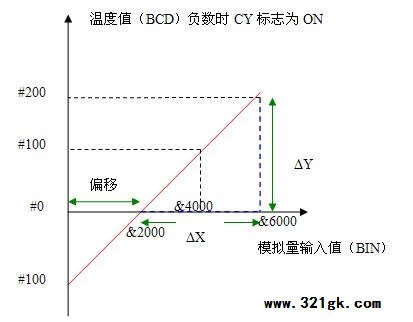

D100:偏移量(带符号BIN)详见下图
D101:ΔX(带符号BIN)详见下图
D102:ΔY(BCD)详见下图
D200:转换结果通道


结果:程序执行后就可以实现0-6000(BIN)转换到-100--200(BCD)摄氏度显示了。
注:因为BCD数是以十六进制来表示十进制数据的,因此对应的温度值应该用16进制方式去监视。例如:当200CH中的数据是&4000(即6.66V电压输入),那么用十六进制监控数据D200应该显示#100。
&符号表示十进制数;#表示十六进制数。 (责任编辑:admin)
