1. BATT•VD灯亮
该红色LED灯亮时，说明plc内的锂电池寿命已经快结束了，则需要尽快更换新的锂电池，以免PLC内的程序自动消失。如果更换新的锂电池后，该LED灯仍然亮着，则可能是CPU板存在故障。
2. POWER灯呈闪烁状态
如果POWER灯呈闪烁状态，则可能是24+端子与COM端子短路。这时，需要将24+端子的配线拔出。如果指示灯正常，则需要检查线路。如果指示灯依然闪烁，则可能需要检查PLC内的电源板。
3.PROG•E ED灯闪烁
该红色LED灯闪时，可能是程序回路不合理的情况、参数设定出错、存在干扰导等。可以使用掌上型书写器FX-20P-E检查D8004，然后根据D8004的内容检查D8060～D8069。
4. 面板上POWER灯不亮
1）主机、I/O扩充机座、I/O扩充模组、特殊模组正面均有POWER LED指示灯。
2）主机通上电源时，LED的绿色灯亮。如果主机通上电源后，该指示灯不亮，这时，需要将24+端子的配线拔出。如果指示灯正常亮起，表示FX2的DC负载过大，则不要使用 FX2的24+端子的DC电源，而要采用另行的DC24V电源供应器。如果将24+端子的配线拔出后，指示灯仍然不亮，则可能是PLC内部熔丝烧断，则需要更换熔丝并检查熔丝熔断的原因。
5. 三菱plc X1N-60MR-001通电后ERR灯闪烁，输入X0灯常亮
ERR灯闪烁可能是用户程序丢失导致，于是联机三菱plc编程软件发现程序紊乱。执行内部清除命令，并重新传送程序。再把PLC通电，结果POWER灯亮、RUN灯亮、ERR灯不亮、X0输入亮。于是检查X0线路，发现X0对应的光耦后级连接点的PCB走线与大面积覆铜地线间存在脏污，再经过清洗后通电试机，一切正常。

自动门plc控制系统设计_plc自动门课程设计

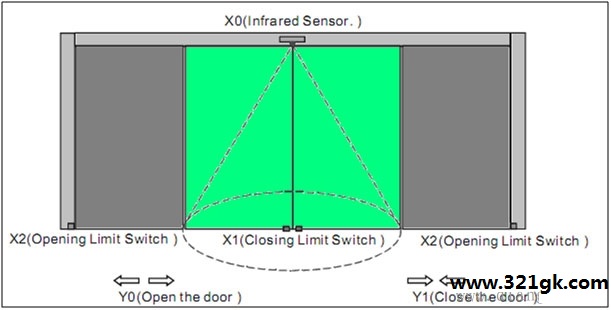

当有人进入红外线检测范围，开门电机开始工作，自动打开门，直到门接触到开门限位开关。
假如门触动限位开关7s,没有人进入检测区。关闭门电机开始工作，门自动关闭。直到接触到关门限位开关。
如果有人进入检测区，立即停止关闭工作。

plc输入时所需的数
X0 – X0=ON 当有人进入感应区。
X1 – 关闭限位开关。 2个开关碰在一起时X1= ON。
X2 – 打开限位开关。当门碰开关时 X2= ON。
PLC输出所需的数
Y0- 开门电机
Y1 – 闭门电机
PLC定时器所需的数
T0 – 7秒计时器。时基：100毫秒
需要PLC内部存储器
M1013 – 1秒的时钟

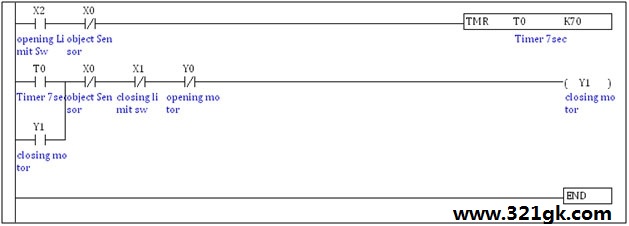

plc编程梯形图
PLC编程梯形图描述
假如有人进入感应区，Y0打开并锁定，门打开一直到X2=OFF.
当门碰到限位开关，X2=ON,计数器T0开始计数7s,如果没有人进入感应区，X2=OFF，7s后，Y1打开，锁定，门被关闭。
在关闭过程中，假如有人进入感应区 X0=ON，触点X0被激活，Y1关闭，因为X0 = ON, X2 = OFF 和 Y1 = OFF，Y0打开，门被重新打开。
