三菱PLC数据你们了解“位”与“字”的区别吗?

时间:2018-02-27 10:38来源:未知 作者:admin 点击:
对于没有计算机基础的工控人员可能对数据这块不太清楚,今天我们就说下plc数据类型。 首先我们先了解下位与字的区别,位一共有两种状态0和1,0代表关、1代表开,对用于PLC中的X、
对于没有计算机基础的工控人员可能对数据这块不太清楚,今天我们就说下plc数据类型。
首先我们先了解下“位”与“字”的区别,位一共有两种状态0和1,0代表关、1代表开,对用于PLC中的X、Y、M、S,处理关/开信号的软元件称之为位软元件。我们再说下字,字有单字和双字,单字由16个位组成的,双字由32个位组成,对应于PLC的T、C、D、R处理数值信号的软元件称之为字软元件。

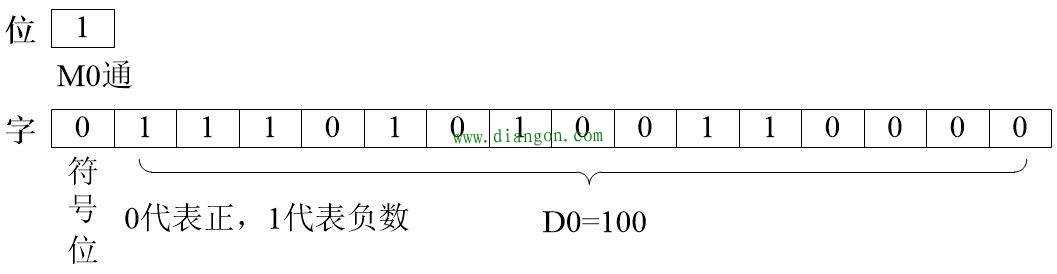

位和字的表示
通过上图,我们知道位是1位二进制,字是16位二进制,在PLC中说的几位几位就是二进制的并非十进制。位软元件的组合也能处理数值,通过Kn和起始位软元件的组合来表示,在PLC程序中经常看到MOV d100 K4M0,MOV d100 K2M0我们看下是怎么回事:

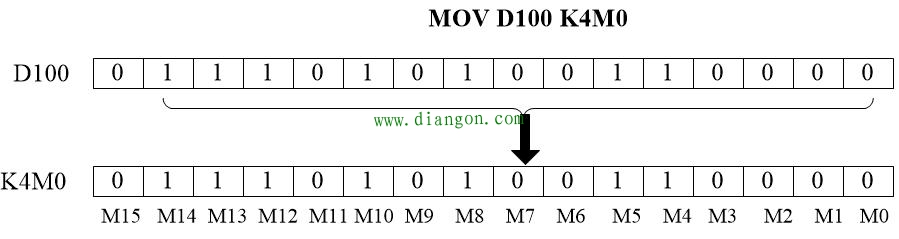

MOV d100 K4M0
K4M0的数值就是D0,Kn表示位数以4为单位,K1M0表示M0、M1、M2、M3。

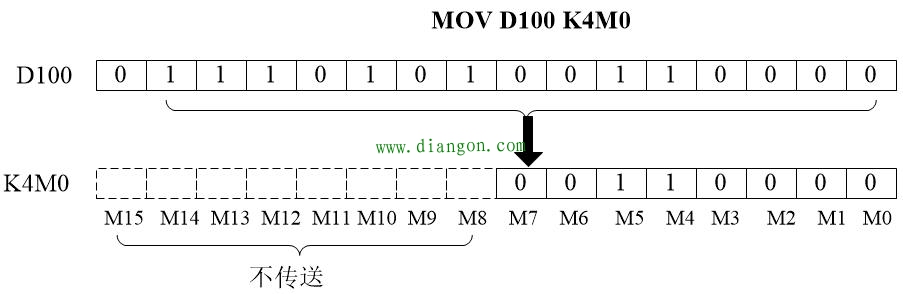

MOV d100 K2M0
数据长度不足的高位部分不被传送。
了解这些我们再说下,PLC基本的数据类型:2进制数、8进制数、10进制数、16进制数。
2进制数,PLC中内部数据处理方式,它是最基本的存储和运算的方式,所有的10机制、16进制在PLC中都要转化为2进制处理,在触摸屏等上位机会自动抓换成10进制显示。
8进制,FX系列可编程控制器中,输入继电器、输出继电器的软元件编号都是以8进制数分配的,由于在8进制数中,不存在[8,9]所以按[0~7、10~17、…70~77、100~107]上升排列。
10进制,辅助继电器(M)、定时器(T)、计数器(C)、状态(S)软元件编号(其他牌子的PLC的编号方式有12进制等),应用指令的操作数中的数值指定和指令动作的指定。
16进制,应用指令的操作数中的数值指定和指令动作的指定,通常在变频器的通讯地址、命令码表示。

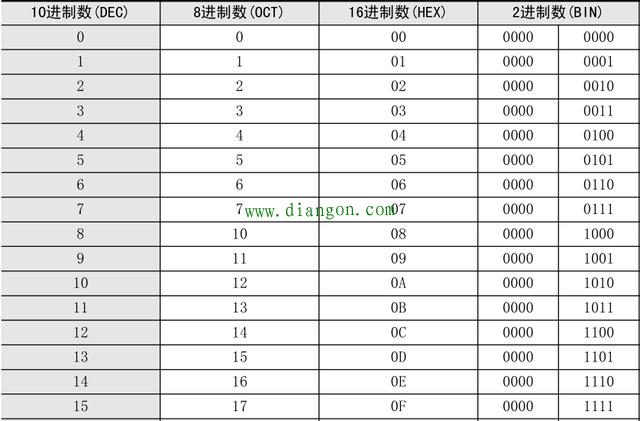

数值转换
