怎样把编程好的程序下载到plc?上传程序步骤

时间:2018-02-26 11:13来源:未知 作者:admin 点击:
两种方法下载程序1:采用RS-232C的com端口 2:USB口来下载,plc上有两个接口,一个是圆形的九针口,一个是miniUSB口,如下图所示:黄线插圆形口,蓝线插小方形口。 1.程序编好后,如果采
两种方法下载程序1:采用RS-232C的com端口 2:USB口来下载,plc上有两个接口,一个是圆形的九针口,一个是miniUSB口,如下图所示:黄线插圆形口,蓝线插小方形口。

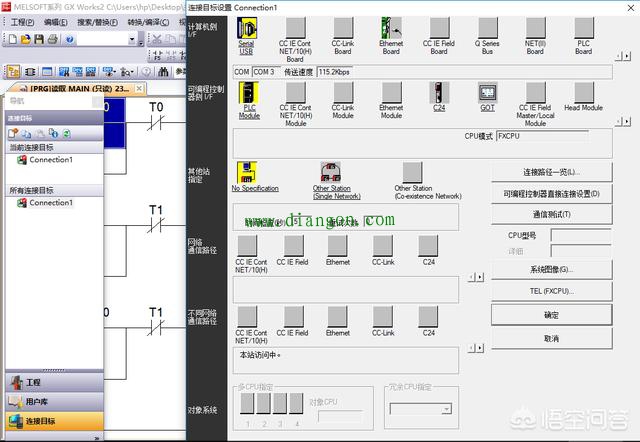

1.程序编好后,如果采用RS232com口使用黄颜色线,在PLC软件中,在导航中双击连接目标:


在左上角的计算机侧I/F一排的Serial USB,双击它:

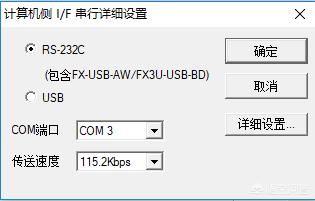

选择第一个RS232C,选择好com口,

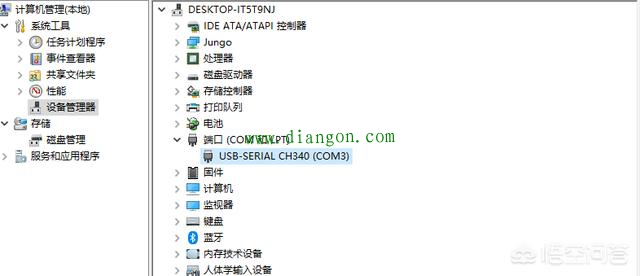

如果不清楚是哪个com口,打开电脑设备管理器 找到端口(COM和LPT)就出出现连接的com口

选择完后确认点击通信测试:

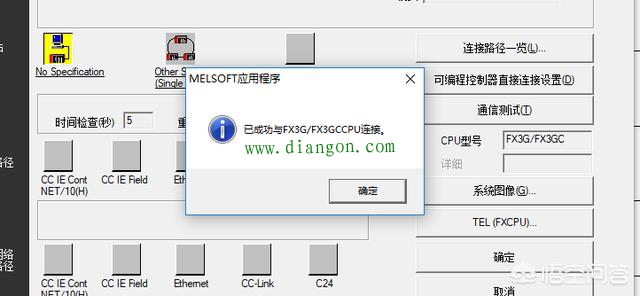

连接成功,点击确定。

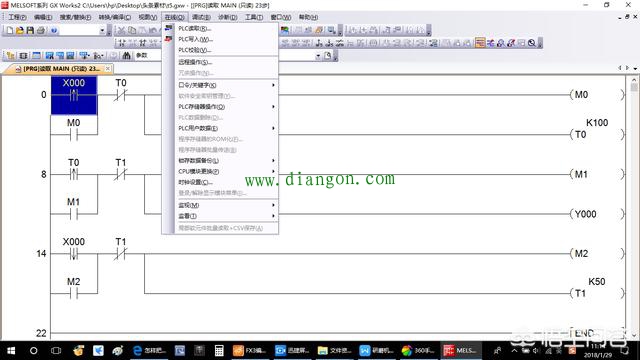

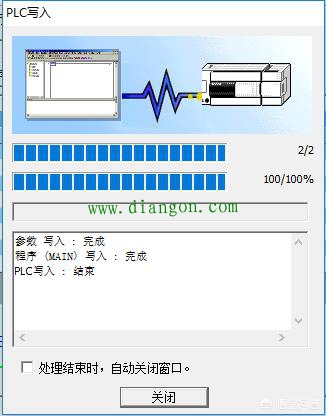

在任务栏的在线选择PLC写入即可:

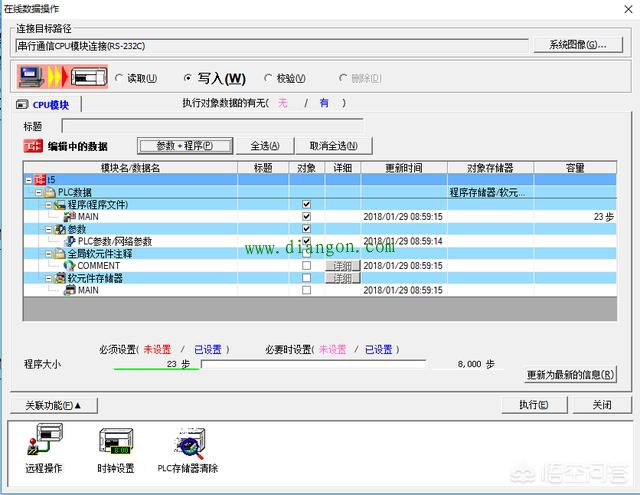

选择参数+程序或者单独在程序打钩选择执行:

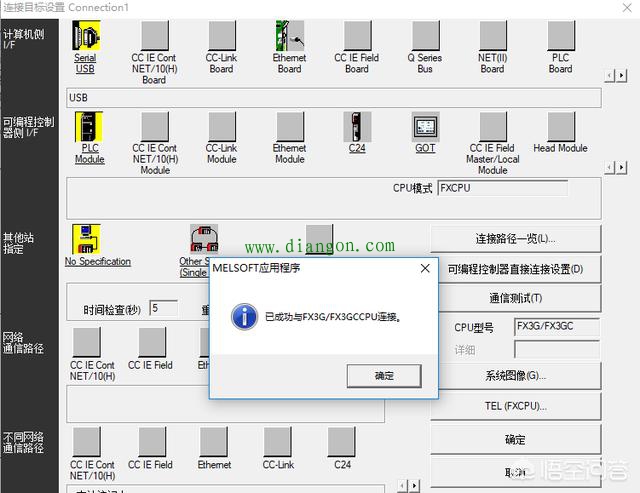

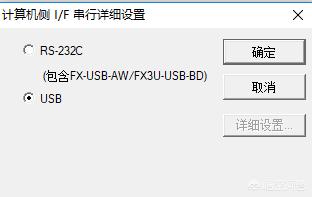

2.采用USB连接:


点击确定


连接成功。
两种方法USB比rs232C简单而且快,USB在与触摸屏通信时还能对程序进行监控、在线写入
