三菱PLC编程软件和触摸屏联合仿真

时间:2018-04-19 09:46来源:未知 作者:admin 点击:
软件列表: GX Developer + GX Simulator 三菱plc编程软件和仿真监视插件 GT Designer2 + GT Simulator2 三菱触摸屏编程软件和触摸屏仿真软件 1.在GX Developer上编好程序。我们就写一个最简单的互锁启
软件列表:
GX Developer + GX Simulator
三菱plc编程软件和仿真监视插件
GT Designer2 + GT Simulator2
三菱触摸屏编程软件和触摸屏仿真软件

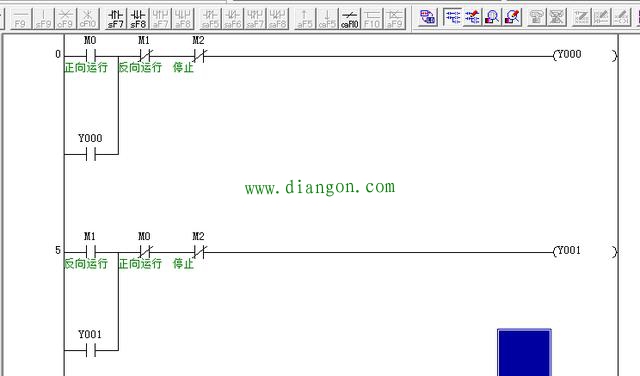

1.在GX Developer上编好程序。我们就写一个最简单的互锁启保停程序,M0是正向运行按钮信号,M1是反向运行按钮信号,M2是停止按钮信号,Y0是正向运行输出,Y1是反向运行输出。如下图所示:

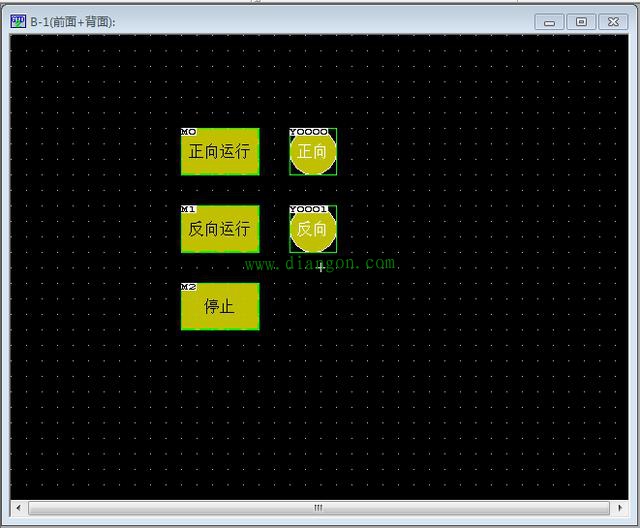

2.在GT Designer2上做好你需要的界面。我们根据PLC程序分别做三个按钮:正向运行、反向运行和停止。做两个输出指示灯:Y0和Y1。如下图所示:

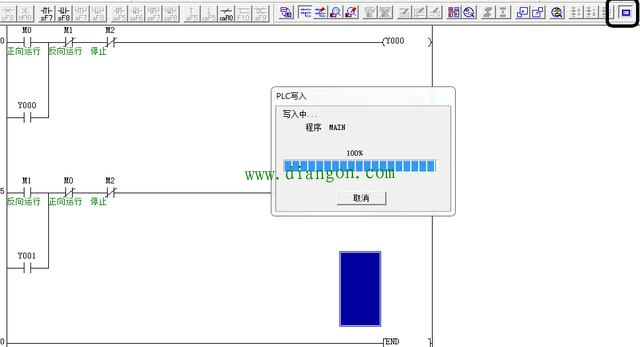

3.在GX Developer 上打开程序仿真功能(软件工具栏上有这个按钮),也就是启动了GX-simulator。

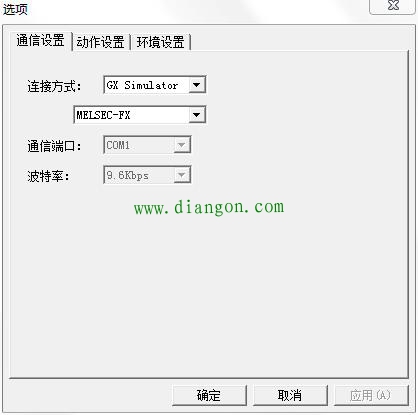

4.启动GT Simulator2,在菜单的“仿真”点击选项,在通信设置中选择GX Simulator。

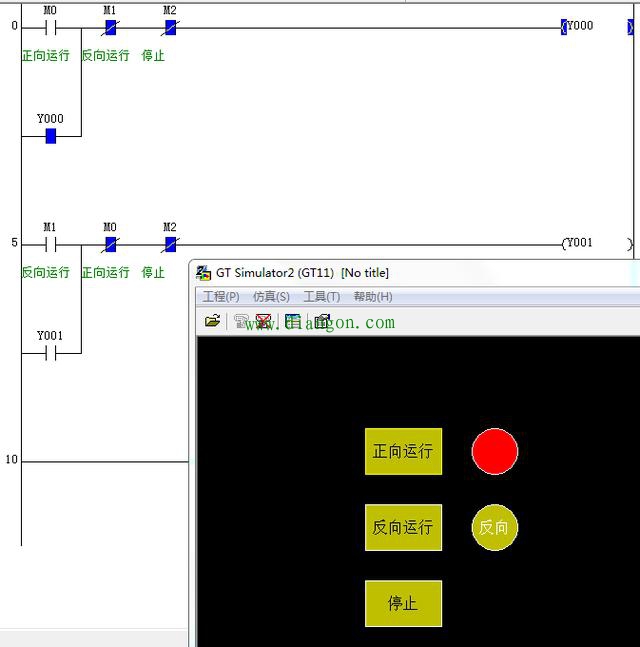

5.最后打开你在第2步所做的触摸屏程序,启动Simulator 联合PLC模拟仿真调试。
