三菱plc基本指令编程-累计按钮通断次数的梯形图 图解

时间:2018-05-24 11:39来源:未知 作者:admin 点击:
控制要求 当按钮按下10次时,点亮指示灯。当按钮再按10次时,指示灯灭。 I/O分配 累计按钮通断次数I/O分配 梯形图 累计按钮通断次数梯形图 执行过程 当SB按下一次时,X0上升沿输入有
控制要求
当按钮按下10次时,点亮指示灯。当按钮再按10次时,指示灯灭。
I/O分配

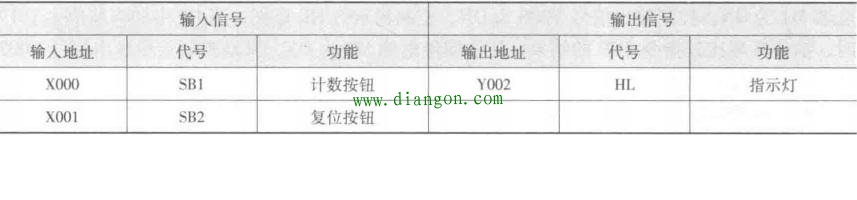

累计按钮通断次数I/O分配
梯形图

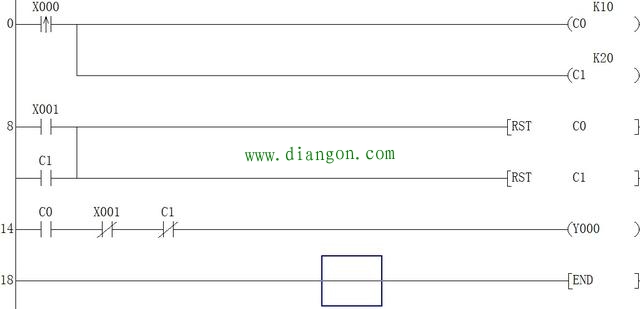

累计按钮通断次数梯形图
执行过程
当SB按下一次时,X0上升沿输入有效,C0与C1同时开始计数,当C0计数到10 时,Y0输出为ON,指示灯亮。继续按下SB时,C1继续计数,当C1计数到20时,C1常闭触点断开Y0复位,同时C1的常开触点动作,使C0和C1计数清零,与按下X1时产生的效果相同。
