电动机故障诊断方法-定子绕组串联电阻启动控制电路原理图解

1.视觉
　　用眼睛观看电动机运行时，是否有振动或跳动，当电动机发生明显的振动或轴向跳动时，说明电动机出现故障，应立即停车检修。
　　2.听觉
　　通过螺丝刀、铁杆等顶在外壳上，用耳贴在螺丝刀或铁杆上听声音。当电动机运行时，电动机内有运动异常声响会通过金属传出，应立即停车检修。
　　3.触觉
　　所谓触觉，就是以手去碰触电动机，然后根据手所触摸到的感觉来判断电动机是否发生故障。一般来说，电动机在运行时都会因为转动而发热，但是其热度并不会太高，与发生故障时所出现的烫手现象有着明显区别，所以电动机是否发生故障是可以用触觉判断出来的。
　　4.嗅觉
　　用鼻嗅闻电动机是否感觉有异常气味。当电动机运行出现故障时，从电动机内部传出胶油味或糊臭味等，应立即停机检查电气和机械方面的故障。
　　5.电动机端盖的检修
　　（1）电动机转子发生扫膛或轴承损坏时，应检查端盖与机壳止口的配合。轴承孔与轴承的配合受到破坏，通过检查破坏程度，可采用焊补车削加工。（2）修复时一定要保证机壳与端盖止口的同轴度。同轴度一般不应大于0.05mm。
　　6.电动机转轴的检修
　　电动机转轴常见故障有转轴与转子铁心配合松动、轴颈擦伤、轴头螺纹破坏和键槽受损伤、转轴弯曲、转轴断裂等。
　　（1）转轴与铁心松动的修理方法是换新转轴或补焊或喷涂转轴，或重新改用新键配制。（2）转轴键槽损伤的检修。电动机常损伤键槽两侧，损伤严重时，可焊补填平旧键槽，或离槽900处重开键槽；损伤不严重时，可采用二氧化碳保护焊堆焊，重新加工键槽。（3）轴颈损伤的检修。轴颈表面有轻微刮伤、锈斑、凹陷和轴颈椭圆度不大于轴颈的0.2%，圆锥度不大于轴颈的0.3%等缺陷，可用砂纸加机油打磨，并用千分尺校正偏差。
　　电动机一旦出现机械故障，将降低机器的安全性能，无法保证生产效率，提高无用成本，给企业造成不可避免的损失。电动机出现故障的原因多种多样，一样要具体问题具体分析，先仔细观察是各种原因造成的哪种故障，再根据具体故障进行排查检修。经常性地对电动机进行检查，将有效延长电动机的使用寿命，节约成本，提高效率。这对于员工、企业乃至国家，都是百利而无一害的。

电动机定子绕组串联电阻启动控制电路原理图解

电动机启动时，在电动机定子绕组中串联电阻，由于电阻上产生电压降，加在电动机绕组上的电压低于电源电压，待启动后，再将电阻短接，使电动机在额定电压下运行，达到安全启动的目的。

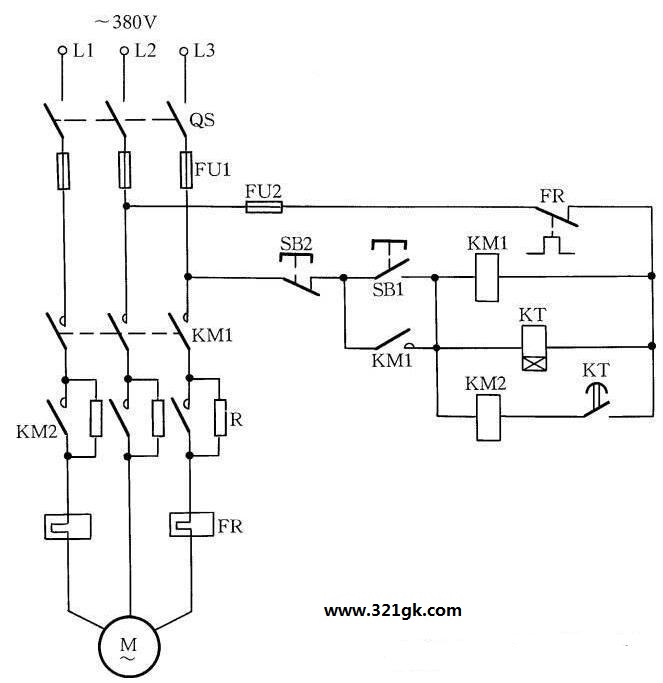

定子绕组串联电阻启动控制线路如图所示。当启动电动机时，按下按钮SB1，接触器KM1线圈得电吸合，使电动机串入电阻降压启动。这时时间继电器KT线圈也得电，KT常开触点经过延时后闭合，使KM2线圈得电吸合。KM2主触点闭合短接启动电阻，使电动机在全电压下运行。停机时，按下停机按钮SB2即可。
