电动机供电电路中接触器规格型号的选择-点动运行电路图原理

选择控制三相异步电动机电源电路接触器的规格（主要是主触点额定电压和额定电流），一要了解所用电动机的规格型号以及其额定功率、额定电流、额定电压等参数；二要了解电动机所带负载的情况，其中包括起动的频次、负载的大小和平稳情况等；三要了解是满压起动还是降压起动，如果是降压起动，起动时的电压是多少。    由于380V的三相异步电动机的额定电流约为额定功率千瓦数的2倍(例如7. 5kW的电动机额定电流约为15A)，所以也可根据额定功率来确定所用接触器的电流规格。
    (1)接触器主触点的额定电压应不低于控制电动机的额定电压。对于额定电压为380V的电动机，一般选用主触点额定电压为500V的接触器。
    (2)满压起动，起动的频次较少时，接触器主触点的额定电流应不低于控制电动机的额定电流；对于可能经常过载的电动机，应不低于电动机的最大过载电流。
    (3)满压起动，并且起动的频次较多时，接触器主触点的额定电流应不低于控制电动机的额定电流1.5～2倍。
    (4)采用降压起动的，不论起动的频次多少，接触器主触点的额定电流只要不低于控制电动机的额定电流都可以满足。

电动机的点动运行电路图原理图解

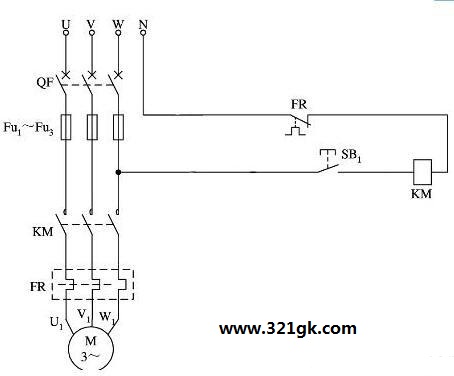

当电路中没有接触器时，启动按钮由于其松开按钮就断电的特性，不能使电路持续供电。这下连停止按钮也省了，控制回路中，仅一个按钮就完成了电动机的点动运行：

图中，右侧就是控制回路，为了安全起见，在该回路中安装了热继电器FR和接触器线圈KM（相当于一个大电阻，防止短路）。
