防爆电机的隔爆原理-使用和维护注意事项-电机的两种接法

防爆电机与普通用途电机的最大区别在于：凡是电机内外可能“沟通”的地方，均采用了特殊的工艺，使其“气泄不通”，从而完全隔离了内外联系，即可防止外部可燃气体及粉尘进入电机壳内（含接线盒），又可阻止电机内部（含接线盒）因过热短路等产生的火花窜出，从而达到了防爆炸的目的。另外，防爆电机的外壳比较厚，可承受电机内部因故爆炸时所产生的压力，防止电机内部爆炸产生的高温泄出体外而引起外部环境中可燃物的大面积爆炸。

防爆电机使用和维护注意事项

在使用和维护防爆电机时，除普通电机注意事项外，还应注意以下事项。    (1)应注意按使用环境选择防爆电机的类型。
    (2)要严格按要求设置短路、过载、过热、缺相等保护，并定期对这些保护装置进行检查，确保其有效。
    (3)非专业人员严禁拆修电机的任何部位。
    (4)连接电源线应按如下程序：取下接线盒盖后，拧下接线斗，拿出接线座进线口中的橡胶垫圈，并将这两个零件套在电缆上。应注意：橡胶垫圈的内孔必须与电缆的外径相同，不得有较大空隙，否则，当压紧接线斗时，橡胶垫圈与电缆不能形成密封，这样当接线盒内爆炸时，将引起电机外部的爆炸，从而失去隔爆作用。将电缆从接线盒进线口引入盒内，3股芯线分别绕接在各自的接线柱上（矿用电机还需将接地芯线绕接在接地螺钉上），每股芯线都必须圆整地压在两个弓形垫圈内，然后拧紧接线柱螺母。在电缆接妥后，将橡胶垫圈装好。装上接线斗并拧紧螺钉，以使接线斗的端面压紧橡胶圈，使其完全箍紧电缆。
    (5)如需拆装，应特别注意保护隔爆面和绕组免受碰伤。若多台同时拆装时，应将拆下的零件各自单独存放，不许混装。拆下的零件若将搁置一段时间时，应对隔爆面进行必要的防锈处理。

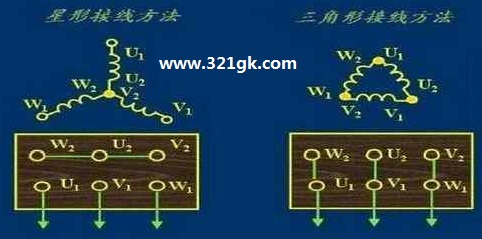

电机的两种接法

电动机的星形接法和三角形接法优缺点分别是：
　　1，星形接法：把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”（如图）。星形接法有降压启动的优点，在高压电机中较常用。
　　2，三角形接法：将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法有升压启动的优点，在低压电机中较常用。
　　星形接法特点：
　　I线=I相，U线=√3×U相，
　　P相=U相×I相，
　　P=3P相=√3×U线×I相=√3×U线×I线；
　　三角接法特点：
　　I线=√3×I相，U线=U相，
　　P相=I相×U相，
　　P=3P相=√3×I线×U相=√3×I线×U线。

三角形接法
　　电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。
星形接法
　　电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。星形接时，线电压是相电压的根号3倍，而线电流等于相电流。
　　星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。这就是常常说到的星——三角启动。 (责任编辑：admin)
