三相异步电动机国家和电机行业标准-电机的星三角形接法

在国家和电机行业标准中，对三相异步电动机（整机）规定的考核项目如下。    (1)绕组对机壳（习惯称为“对地”）的绝缘电阻。
    (2)绕组对机壳（习惯称为“对地”）的耐交流电压强度（或称为介电强度）。
    (3)加满载或规定的负载运行到温升稳定（或规定时间）后的绕组（对绕线转子电动机，同时包括定、转子绕组）温升和轴承温度（对绕线转子电动机还有集电环温度）。
    (4)额定电压时的起动电流（一般用与额定电流的倍数来表示。对绕线转子电动机不考核）。
    (5)额定电压时的起动转矩（一般用与额定转矩的倍数来表示。对绕线转子电动机不考核）。
    (6)额定电压时的最大转矩（一般用与额定转矩的倍数来表示）。
    (7)额定电压时起动过程中的最小转矩（简称为“最小转矩”，一般用与额定转矩的倍数来表示。对绕线转子电动机不考核）。
    (8)满载效率。
    (9)满载功率因数。
    (10)满载时的转速（在用户提出要求时考核）。
    (11)空载三相电流的不平衡度。
    (12)超速。
    (13)绕组匝间绝缘耐冲击电压。
    (14)短时过转矩（过载）。
    (15)噪声（如无特殊规定，试验时为空载运行）。
    (16)振动（如无特殊规定，试验时为空载运行）。

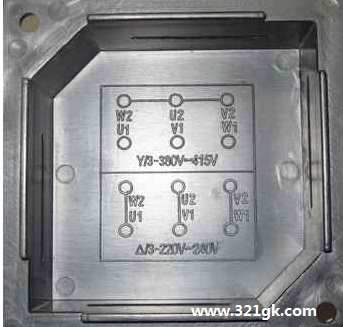

电机的星三角形接法

1.星形接法的时候每相运行电压为220V角形为380V，是针对电机原是△接法而言的，电机△接法时，每相开组负载电压为380V；电机Y接法时，尽管负载电压为380V，但因三个绕组的其中一端是联结成中性点(相当零线点)，每相绕组实际负载电压是220V的。
2.电机原是Y接法的，负载三相电压为380V，实际上每相绕组是负载220V的；若改为△接法时，负载三相电压必然是220V(即每相绕组负载电压220V)，此时的功率与原Y接法时相同。

3.大、小功率的电机设计时均可采用Y或△接法的，只是Y接法每相绕组实际负载电压相对较小(220V)，线圈匝数也就较少，线径较大；△接法与Y接法相反，所以，为了嵌线及后期工作方便，一般功率≤3KW的电机均采用Y接法，≥4KW采用△接法。 (责任编辑：admin)
