电机无法启动不了原因-电机星三角启动电路图详细图解
电机无法启动不了原因
    电动机运行不正常故障主要与接线不正确、参数设定不正确、变频器容量太小、负载太大、变频器或电动机本身故障等原因有关。首先应区别是新装机还是维护后发生,是由负载原因还是由变频器的原因引起的。对于维护后出现电动机运行不正常的故障,只要再重复维护时的检查路径,检查一下连接线是否有松动或没有连接等,一般即可恢复正常工作。如果是新装机,最简便、快捷的办法是检查是否有参数设定错误,恢复出厂值,在手动方式下启动,这样可以排除是否是变频器本身的故障,还是电动机本身的问题以及参数设定错误,这样区分后就能缩小查找故障的范围,以便于快速排除故障。具体方法如下:在从外观上看不出明显的故障痕迹的前提下,在手动方式下启动变频器控制系统,如果调速正常,则可断定为参数设定错误所至,重新设定参数即可,在参数设定时除了公用的特性参数外,对于其他的功能参数的设定,最好是一项一项地设定并试运行,直至所需的功能参数全部正常为止,这样在每一步操作中都可以及时发现错误、纠正错误;如果调速不正常,可以先将变频器连接到电动机的电缆拆下,分别试验变频器和电动机,以区分故障是发生在变频器还是电动机。如果变频器还连接有外部控制信号电路,最好也断开,这样可用手动方式试验变频器,如果正常,说明变频器没有问题或没有损坏,但还要进一步检查设定值是否有变化,最好重新设定一遍。另外,电动机运行不正常故障还有振动和噪声问题,振动通常是由于电动机的脉动转矩及机械系统的共振引起的,特别是当脉动转矩与机械共振点恰好一致时更为严重。噪声通常分为变频器噪声和电动机噪声,对于电动机噪声,不同的安装场所应采取不同的处理措施,变频器在调试过程中,在保证控制精度的前提下,应尽量减小脉冲转矩成分,并应注意确认机械共振点,利用变频器的频率屏蔽功能,使这些共振点排除在运行范围之外。如果是电动机故障,按下列步骤顺序检查。
    (1)电动机不能启动
    电动机不能启动应检查以下几项。
    ①主回路检查。电源电压检测,充电指示灯是否亮,LCD是否显示报警画面,电动机与变频器之间的连接是否正确。
    ②输入信号检查。是否输入启动信号和FWD、REV信号,频率是否已经设定或上限额定频率是否太低。
    ③功能设定检查。各种功能代码设置是否有误。
    ④负载检查。负载是否过大或机械系统是否有堵转现象。
    ⑤在变频器和电动机之间装有的热继电器动作后未能复位。

电机星三角启动电路图详细图解

电动机星三角启动是异步电动机最常见的一种启动方式  因为异步电动机在启动过程中起动电流较大,所以容量大的电动机可以采用“星一三角形换接启动”。这是一种简单的降压启动方式,在启动时将定子绕组接成星形,待启动完毕后再接成三角形,就可以降低启动电流,减轻它对电网的冲击。这样的启动方式称为星三角减压启动,简称为星三角启动(Y-Δ起动)。
    采用星三角启动时,启动电流只是原来按三角形接法直接起动时的1/3。如果直接起动时的起动电流以6~7Ie计,则在星三角起动时,起动电流才2~2.3倍。同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法。

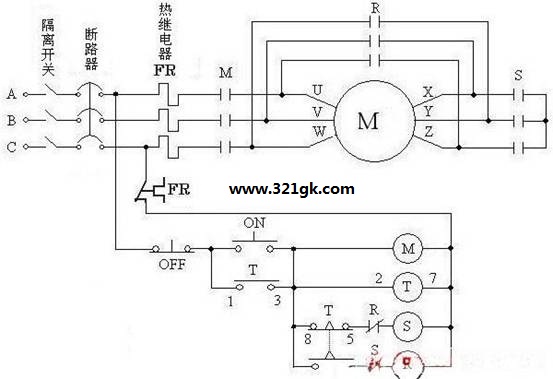

星三角启动原理图
这种Y-Δ(星三角)起动方法,目的是降低起动电流,减小对电网及电气设备的危害,这个方法只适合于几十千瓦的小型电机,如大型电机采用的是自藕变压器起动方式。
     M为主接触器,不论在启动还是正常运转是都是接通的。
     S接触器,为起动时间内星接法短路接触器,把电动机三根尾端线短路。


     R接触器,为启动之后,把电机绕组首尾连接起来。即U-Z,Y-W,X-V三个绕组的三角形接法。
     T时间继电器,起动时,比如要让电机在5秒内完成起动进入正常运转状态,就可把时间继电器设定到5秒
     FR热继电器,串接到主回路,如主回路因电机负载电流过大,缺相等会使热继电器内金属过热,顶开热继电器内的控制触点,达到断开控制回路的目的。
    起动过程:合上隔离开关---合上断路器----按下ON启动按钮---M,S,T得电---M接通主回路,S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。
    当时间继电器T的时间到了--T常闭触点断开,T常开触点接通-S因此断电,接触器R接通-完成起动
    停止-按下OFF按钮断开其控制回路-完成。等待下次起动。
    接触器R,S各有一个常闭触点与R,S互相牵制,是防止接触器主触点粘连,而引起短路事故而设的互锁电路。

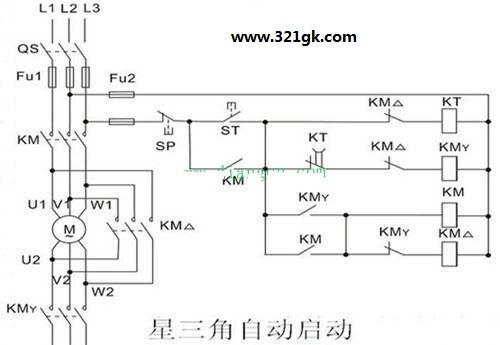

星三角启动原理图2:
星三角降压启动的电动机三相绕组共有六个外接端子:A-X、B-Y、C-Z(以下以额定电压380V的电机为例)。
    L1/L2/L3分别表示三根相线;QS表示空气开关;Fu1表示主回路上的保险;
    Fu2表示控制回路上的保险; SP表示停止按钮;ST表示启动按钮;


    KT表示时间继电器的线圈,后缀的数字表示它不同的触点;
    KMy表示星接触器的线圈,后缀的数字表示它不同的触点;
    KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;
    KM表示主接触器的线圈,后缀的数字表示它不同的触点;
    U1/V1/W1分别表示电动机绕组的三个同名端;
    U2/V2/W2分别表示电动机绕组的另三个同名端;
    为了叙述方便,将图纸整理了一下,添加了触点的编号。整理后的图纸见附图。
    合上QS,按下St,KT、KMy得电动作。
     KMY-1闭合,KM得电动作;KMY-2闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;
     KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。
     时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;
    KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态。
    电动机的三角形运转状态,必须要按下SP,才能使全部接触器线圈失电跳开,才能停止运转。
     星形启动:X-Y-Z相连,A、B、C三端接三相交流电压380V,此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。此时的转矩相对较小,但电动机可达到一定的转速。
    角形运行:经星形启动电动机持续一段时间(约几十秒钟)达到一定的转速后,电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V,转矩和转速大大提高,电动机进入额定条件下的运行过程。
    这里的降压启动就是刚开始的时候是才380降到220,就是星形接法,电机一头分开接,一头三根线并在一起,当启动的一定的时间(一般30秒到一分钟)就把星形的断开再接上三角形的,一定要联锁啊,不然一不小心就爆了。三角形也就是全压运行了。
