电机端口接法 380电机改220电路接线图

时间:2017-05-25 17:58来源:未知 作者:admin 点击:
电机端口接法-380电机改220电路接线图

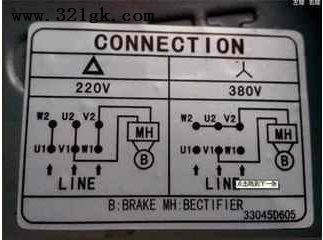

  电机有6个接线端子,上下两排,每排3个,是方便选择进行三角形或星形接法,不能够悬空不接的。检修或重绕三相异步电动机三相绕组的六条引出线,头、尾必须分清,否则在接线盒内无法正确接线。按规定六条引出线的头、尾分别用U1、V1、W1、U2、V2、W2标注标号(旧标号为D1,D4,D2,D5,D3,D6)。其中U1、U2表示第一相绕组的头、尾端;V1、V2表示第二相绕组的头、尾端;W1、W2表示第三相绕组的头、尾端。不同字母表示不同相别,相同数字表示同为头或尾。检修电动机时,如果六条引线上标号完整,只有接线盒内接线板损坏,可按电动机铭牌上规定的接法更换接线板,正确接线即可。电动机接线方法分为星形(Y)、三角形(△)两种连接方法。如果六条引线上的标号已被破坏或重绕电动机绕组后,就必须先确定六条引线的头、尾端进行标号,然后再按规定接到接线板上。
  电机(英文:Electric machinery,俗称“马达”)是指依据电磁感应定律实现电能转换或传递的一种电磁装置。在电路中用字母M(旧标准用D)表示。它的主要作用是产生驱动转矩,作为用电器或各种机械的动力源。发电机在电路中用字母G表示。它的主要作用是利用电能转化为机械能。

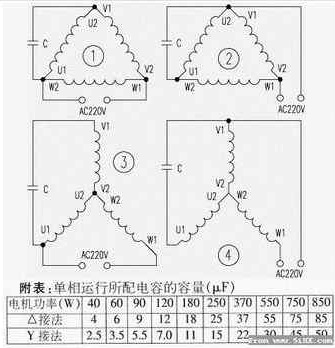

380电机改220电路接线图


三相380V电动机改用单相220V电源供电时的接线方法和接入电容器的电容量计算---口决
电机三相改单相,绕组接法按原状。
三端出线都有用,俩接电源一接容。
接容以后接电源,接零接火转向反。
电机三相改单相,并接电容的容量。
工作电容看接法,星接小来角接大。
百瓦电机微法数,角接为十星接六。
起动电容可同大,十瓦二至三微法。
电容耐压看电源,二百二电源三百三
其实不算太难,例如A,B,C为三相输入,A相接220火线,B,C接4UF电容,220V零线接B或C相都可以,如果反转,调整一下相序即可. (责任编辑:admin)
