根据电动机功率选择断路器接触器继电器大小 启停控制电路图

时间:2017-05-25 18:12来源:未知 作者:admin 点击:
如何根据电动机功率选择断路器,接触器,继电器大小-电动机启停控制电路图-电动机由什么组成
首先你要知道你的电机是怎么控制的,是变频器还是软启动;
知道电机的功率或者额定电流大小,选择断路器和接触器,如果是依靠接触器实现电机正反转,需要选择电机型接触器, 加保险丝。首先根据电机容量计算出电流:
有一个经验公式:I=2P,就是380V的交流电机额定电流约等于两倍额定功率。
1、接触器选择一个是线圈电压等级,另一个是触头容量,一般选择2倍的电机额定电流。
2、断路器选择1.5~2.1倍额定电流。
3、热继电器选择可调电流整定在1.2倍额定电流。
4、导线如果用铜线按每平方MM载流3~4A。根据电流选择导线。
低压断路器的额定电流要大于用电设备的总电流的50%,接触器的额定电流要大于电动机的电流的3-5倍,继电器的话,只要大于用电设备电流的1倍就可以了。

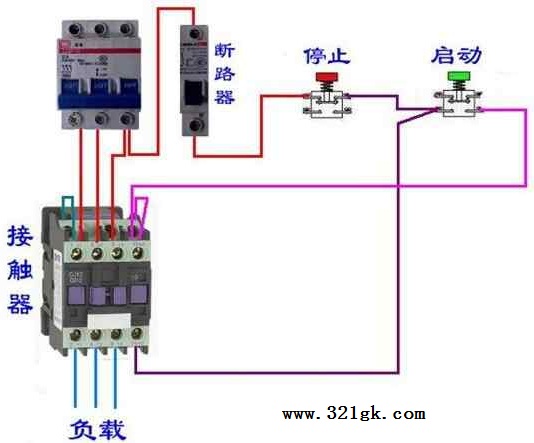

电动机启停控制电路图


电动机由什么组成

电动机是由定子(固定部分)和转子(转动部分)两个基本部分组成,它们之间由气隙分开。异步电动机的外形见图片,异步电动机分为鼠笼式电动机和绕线式电动机两种。参见鼠笼式电动机模型定子结构
1、机座:用铸铁或铸钢制成的,起支撑作用。
2、定子铁芯:是由内圆周表面均匀冲有槽孔的圆环形硅钢片叠压而成的圆筒,因而,在铁芯内圆周上形成了均匀分布的轴向线槽,用来放置定子绕组。
定子绕组:
用带有绝缘包皮的导线(如漆包铜线等)绕成匝数相同的线圈,再分三组按一定的规律将线圈对称放置在定子铁芯的轴向线槽内,其中每一组称为一相绕组,这就成为三相对称绕组U1U2,V1V2,W1W2。根据电源的线电压和每相绕组的额定电压,定子绕组可接成Y形或△形。
定子的作用:产生旋转磁场,并从电网吸收电能。
转子结构
1、转轴
2、转子铁芯:是由外圆周表面冲有槽的硅钢片叠成的圆柱体,装在转轴上
3、转子绕组:放置在转子铁芯槽内,有两种形式:鼠笼式,绕线式。 (责任编辑:admin)
