单相电机接线方式图解 单相电机2极4极区别 单相电机正反转控制

时间:2017-03-22 16:41来源:未知 作者:admin 点击:
单相电机接线方式图解-单相电机2极4极区别-单相电机正反转控制

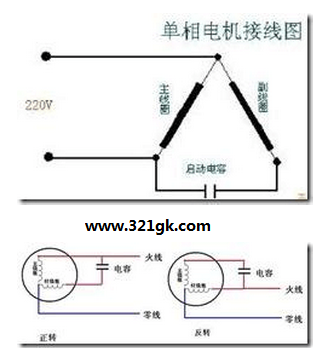

单相电动机有三个抽头,首先用万用表电阻挡测量三个线头之间的电阻值,电阻最大的两个线头之间并联电容,另一个线头(公共端)接电源的一端。然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻,阻值稍大的一端接电源的另一端,绝对一次性接正转,若要想改变方向,将接电容一端的电源线改接为另一端即可.


三个出线的单相电机主绕组、副绕组容易判断:

1、先两两测出三条线的阻值,记住最大值的两条线及其阻值,第三条线就是主、副的连接点;

2、分别测出接点与两端的阻值(这两个阻值之和必须等于上述的最大值)。其中阻值较小的是主绕组,阻值较大的是副绕组。

一般对于单相电容启动交流电机,与电容串联的那个绕组接头就是副绕组。 设副绕组电阻为R1,主绕组电阻为R2, 则 R1>R2。(主绕组功率大,电阻小) 用万用表测量比较三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子:其和另外两个端子之间电阻有最大值(R1串联R2),和第二大值R1)剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子。

单相电机2极4极区别

2级电机的转速为2800/r,4级电机的转速为1400/r。
同等功率的电动机,转速越大,输出扭距越小 即二级比4级的输出扭矩小。
表示转速关系,2极的同步转速为3000转,异步转速约2800转;4极的同步转速为1500转,异步转速约1470转。同步转速与磁极(对数)的关系(以4极为例):
n=60f/P=60×50/2=1500(转)

单相电机正反转控制

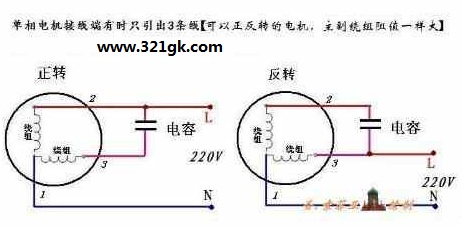

单相电机正反转控制,单相电机也有正反转控制的方式!单相电机改变转向的原理是:副绕组的电流超前或者滞后于主绕组便可以正传或者反转。根据这个原你可以调换主绕组或者副绕组的接线端即可。 (责任编辑:admin)
