三相电机接线方法三相电机星三角接线图

　　三相电机有二种接线运行方式。
　　第一种为星形（Y）接法，电机内部三相定子绕组的首或尾端连接，另一端三相分别通入U.V.W三相交流电运行，适用于三千瓦及以下的三相异步感应式电动机。
　　第二种为三角形（△）接法，即将三相定子绕组的首尾对应连接，第一相绕组的首端与第三相绕组的尾端连接可视为U相，第二绕组首端与第一绕组的尾端相连接可为V相，第三绕组首端与第二绕组的尾端相连接可为W相，分别通入U.V.W三相交流电源运行，适用于4kw及以上的三相异步感应式电动机。但对电动机的接线方法应按实际铭牌接线为准。

三相电机星三角接线图

星三角（星形-三角形）降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。凡事在正常运行时定子绕组作三角形连接的异步电动机，均可采用这种星三角降压启动方式。
接触器控制星三角降压启动

如图所示是用按钮和接触器控制的星三角降压启动的控制电路。该线路使用了三个接触器、一个热继电器和三个按钮。接触器KM作引入电源用，接触器KMy和KM△分别作星形启动用和三角形运行用，SB1是启动按钮，SB2是星~三角转换按钮，SB3是停止按钮，熔断器FU1作为主电路的短路保护，熔断器FU2作为控制电路的短路保护，FR作过载保护。电路的工作原理如下：先合上电源开关SQ：

电动机星形（Y）连接降压启动：按下SB1→接触器KM和KMy线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形（Y）降压启动。
电动机三角形（△）连接全压运行：当电动机转速上升到接近额定值时，按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。

停止时按下SB3按钮即可。

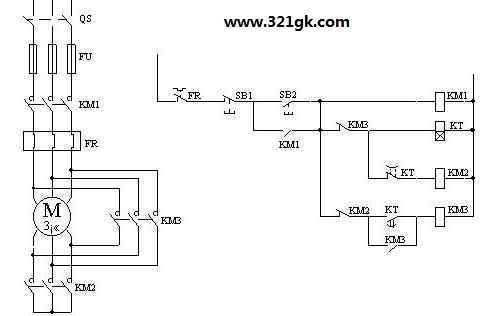

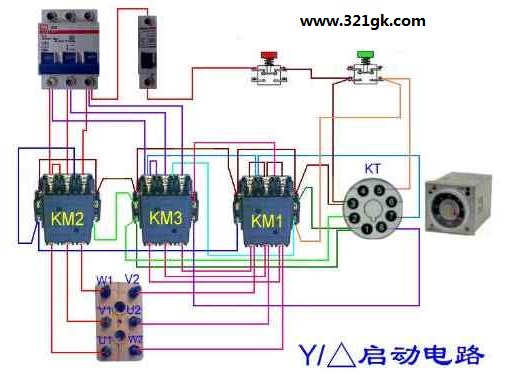

时间继电器自动星三角降压启动下图所示为时间继电器自动控制星三角降压启动电路图。该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。时间继电器KT作控制星形降压启动时间和完成星三角自动切换用，其他电器的作用和上个线路中相同。
线路的工作原理如下：先合上电源开关QS：

按下SB1→时间继电器KT线圈通电、KMy线圈通电→KMy互锁触头分断、KMy主触头闭合、KMy动合触头闭合→KM线圈通电→KMy常开触头分断、KM自锁触头闭合自锁、KM主触头闭合→电动机M接成星形降压启动，当M转速上升到一定数值，KT常闭触头分断→KMy线圈断电→KMy主触头分断，接触y互锁、KMy互锁触头闭合→KM△线圈通电→KM△主触头闭合→电动机M接成三角形全压运行；KM△互锁触头分断→对KMy互锁、KT线圈断电→KT常闭触头瞬时闭合。

停止时按下SB2即可。
该线路中，接触器KMy通电以后，通过KMy的常开辅助触头使接触器KM通电动作，这样KMy的主触头是在无负载的情况下进行闭合的，故可延长接触器KMy主触头的使用寿命。 (责任编辑：admin)
