单相电机电容选择单相电机倒顺开关接法

单相电机电容选择按下面公式计算选配：
分相起动电容容量：
C=350000*I/2p*f*U*cosφ
式中：I---电流；
f---频率；
U---电压；
2p---功率因数大取2，功率因数小取4；
cosφ---功率因数（0.4～0.8）。
分相起动电容耐压：
电容耐压大于或等于1.42*U 。
运转电容容量：
C=120000*I/2p*f*U*cosφ
式中：I---电流；
f---频率；
U---电压；
2p---取2.4；
cosφ---功率因数（0.4～0.8）。
运转电容耐压：
电容耐压大于或等于（2～2.3）*U 。
双值电容电机的起动电容容量：
C=（1.5～2.5）*运转电容容量。
起动电容耐压：
电容耐压大于或等于1.42*U 。
电容（Capacitance）亦称作“电容量”，是指在给定电位差下的电荷储藏量，记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。电容是指容纳电场的能力。

单相电机倒顺开关接法

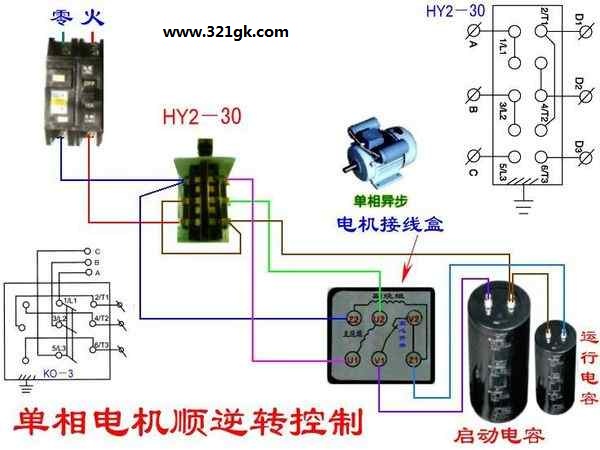

单相电容运转异步电动机与倒顺开关接线实现正反转：
把电机接线端子上的两个短接片取下，然后按照图上的标示接线。
