同步电机和异步电机的区别 三相绕线式异步电机工作原理

时间:2017-03-27 15:22来源:未知 作者:admin 点击:
同步电机和异步电机的区别-三相绕线式异步电机工作原理
异步电机又叫感应电机,转子上的电磁场是通过定子磁场感应出来的。同步电机转子上要有自带的磁场。
异步电机的转速会随负载的不同,略有改变,而且这个转速是低于定子磁场的转速的,所以才叫异步电机。同步电机转速严格的按定子磁场转速旋转,所以叫同步电机。
异步电动机可以直接启动。同步电动机要有专门的启动装置或者启动绕组,所以制造工艺复杂,造价高。
异步电机一般用来做电动机,同步电机一般用来做发电机,也用来做补偿机。
1,同步与异步的最大区别就在于看他门的转子速度是不是与定子旋转的磁场速度一致,如果转子的旋转速度与定子是一样的,那就叫同步电动机,如果不一致,就叫异步电动机。。。
2,当极对数一定时,电机的转速和频率之间有严格的关系,用电机专业术语说,就是同步。异步电机也叫感应电机,主要作为电动机使用,其工作时的转子转速总是小于同步电机。
:3所谓“同步”就是电枢(定子)绕组流过电流后,将在气隙中形成一旋转磁场,而该磁场的旋转方向及旋转速度均与转子转向,转速相同,故为同步。异步电机的话,其旋转磁场与转子存在相对转速,即产生转距。

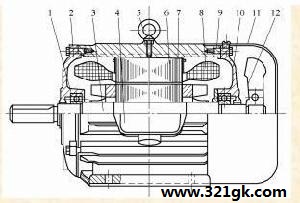

三相绕线式异步电机工作原理

当向三相定子绕组中通过入对称的三相交流电时,就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。由于旋转磁场以n1转速旋转,转子导体开始时是静止的,故转子导体将切割定子旋转磁场而产生感应电动势(感应电动势的方向用右手定则判定)。由于导子导体两端被短路环短接,在感应电动势的作用下,转子导体中将产生与感应电动势方向基本一致的感生电流。转子的载流导体在定子磁场中受到电磁力的作用(力的方向用左手定则判定)。电磁力对转子轴产生电磁转矩,驱动转子沿着旋转磁场方向旋转。


  通过上述分析可以总结出电动机工作原理为:当电动机的三相定子绕组(各相差120度电角度),通入三相对称交流电后,将产生一个旋转磁场,该旋转磁场切割转子绕组,从而在转子绕组中产生感应电流(转子绕组是闭合通路),载流的转子导体在定子旋转磁场作用下将产生电磁力,从而在电机转轴上形成电磁转矩,驱动电动机旋转,并且电机旋转方向与旋转磁场方向相同。
