比较大的电机用什么量电阻-220V单相电机启动运转电容接线图
电机功率越大,相间阻值越小,如果测得相间电阻三个值是一样的,说明电机绕组是好的。
普通电机对地绝缘要大于0.5兆欧,相间绝缘大于1兆欧可以判定绝缘没有问题。
但是电机绝缘没有问题不能确定电机是好的,还应测量电机绕组的电阻值。看绕组是否有断路、短路。三相电机的三相绕组的阻值应该相等,单相电机有启动绕组和主绕组之分,一般电机启动绕组阻值比主绕组要大一点。用表测量只能大致确认电机没有问题,一些电机虽然测量没有问题可以转动,但是无法带动负载电机也是有故障需要修理,所以具体确认电机的好坏还需通电试用才可以判定。

220V单相电机启动运转电容接线图

220V交流单相电机起动方式第一种,分相起动式,如图1所示,系由辅助起动绕组来辅助启动,其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机,洗衣机等电机。 第二种,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。起动绕组不参与运行工作,而电动机以运行绕组线圈继续动作,如图2。 第三种,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机,切割机,木工机床等负载大而不稳定的地方。如图3。
带有离心开关的电机,如果电机不能在很短时间内启动成功,那么绕组线圈将会很快烧毁。 电容值:双值电容电机,起动电容容量大,运行电容容量小,耐压一般大于400V。
正反转控制:
图4是带正反转开关的接线图,通常这种电机的起动绕组与运行绕组的电阻值是一样的,就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单,不用复杂的转换开关。
图1,图2,图3,正反转控制,只需将1-2线对调或3-4线对调即可完成逆转。
对于图1,图2,图3,的起动与运行绕组的判断,通常起动绕组比运行绕组直流电阻大很多,用万用表可测出。一般运行绕组直流电阻为几欧姆,而起动绕组的直流电阻为十几欧姆到几十欧姆。

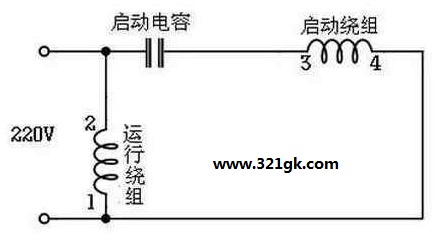

图1 电容运转型接线电路

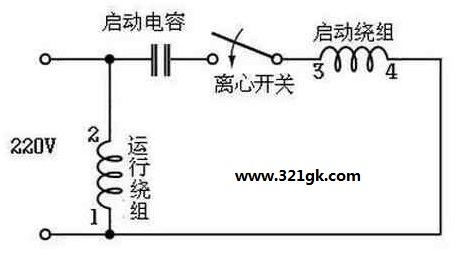

图2 电容起动型接线电路

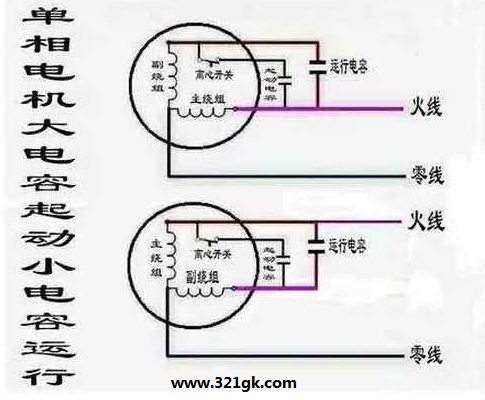

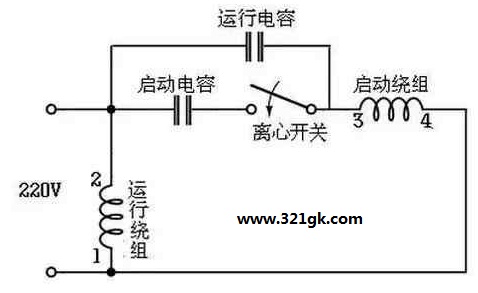

图3 电容启动运转型接线电路(双值电容器)

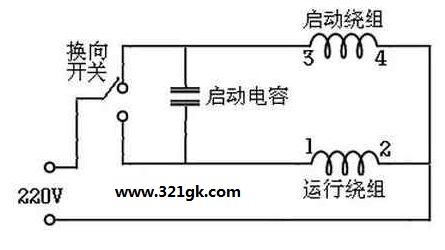

图4 开关控制正反转接线

交流220v电动机接线图
