防爆电机类型-三相电机正反转双重联锁控制工作原理图解

下面的口诀可以简单地回答此问题，并便于记忆。    隔爆电机两大类，煤矿使用第Ⅰ类；
  Ⅱ类使用在工厂，级别再分A、B、C。
    永久凸文来标志，Ⅱ类使用“Ex”，
    Ⅰ类再加d和Ⅰ，“Exd Ⅰ”四个字。
    根据表温再分组，Ⅰ类堆尘一百五①；
    不堆防堆高三倍②，允许四百五十度。
    Ⅱ类表温分六组，符号T1到T6，
    从低到高依次排，八五、一百、一三五③，
    二百、三百、四五零④，T1最高倒着数⑤。
    对口诀中内容说明如下：
    根据使用的场合，隔爆型电机分成两大类，即Ⅰ类和Ⅱ类，Ⅰ类用于煤矿，Ⅱ类用于存在易燃易爆气体和粉尘的工厂和其他类似场合。
    隔爆型电机的标志是：工类电机为“Exd Ⅰ”；Ⅱ类电机为“Ex”。应在电机外壳的明显处清晰地用凸纹标出（一般铸造形成）。
    Ⅱ类隔爆型电机又按其使用的爆炸气体混合物最大试验安全间隙，分为A、B、C三个级别。可以写成ⅡA、ⅡB或ⅡC。
    隔爆型电机又按允许的最高表面温度进行分组如下（其中的序号为口诀中需要进一步解释的问题标号）：
    ①Ⅰ类电机表面可能堆积粉尘时，允许最高表面温度为150℃；②不会堆积或采取措施可以防止堆积粉尘时，则允许最高表面温度为450℃。
    Ⅱ类电机按其最高表面温度分为T1～T6共6组，③允许温度按由低到高的顺序为85、100、135、④200、300、450℃，⑤T1组为最高，T6组最低。

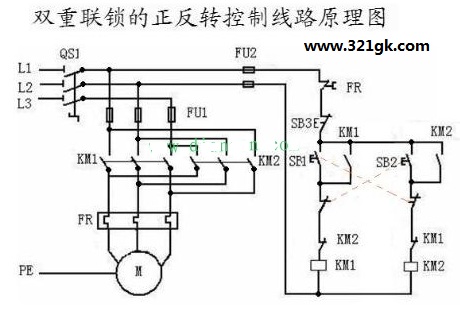

三相电机正反转双重联锁控制工作原理图解

将火线接进热继电器(FR),然后出来接入总停开关(SB3),出来一分为四条导线.
第一条导线接入正转的常开开关(SB1)出来再接入反转的常闭开关出来接入(KM2交流接触器的常闭接线端)出来接入(KM1)线圈构成回路.
第二条导线接入(KM1交流接触器的常开接线端)出来再接入反转的常闭开关出来接入(KM2交流接触器的常闭接线端)出来接入(KM1)线圈构成了自锁正转和反锁反转的回路.
第三条导线接入反转的常开开关(SB2)出来再接入正转的常闭开关出来接入(KM1交流接触器的常闭接线端)出来接入(KM2)线圈构成回路.
第四条导线接入(KM2交流接触器的常开接线端)出来再接入正转的常闭开关出来接入(KM1交流接触器的常闭接线端)出来接入(KM2)线圈构成了自锁反转和反锁正转的回路.
