如何选择电机综合保护器-电机屏蔽层及通讯干扰问题

电机综合保护器是给电机全面的保护，主要针对三相电流检测和监控，当电机出现过载、缺相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、轴承磨损、定转子偏心时，予以报警或保护的装置。
根据你的电动机额定电流和控制电路电压两个因素选择电动机综合保护器，另外注意电动机的额定电流值应在电动机保护器的整定电流范围内。
例如：三相电机功率为15kW，则一般其额定电流为30A；控制回路额定电压为220V，这应选用ZHRA2      16~80A      AC220V   电动机保护器。
1、对于工作条件要求不高、操作控制简单，停机对生产影响不大的单机独立运行电机，可选用普通型保护器，因普通型保护器结构简单，在现场安装接线、替换方便，操作简单，具有性价比高等特点。
2、对于工作条件恶劣，对可靠性要求高，特别是涉及自动化生产线的电动机，应选用中高档、功能较全的智能型保护器。
3、对于防爆电机，由于轴承磨损造成偏心，可能导致防爆间隙处摩擦出现高温，产生爆炸危险，应选择磨损状态监测功能。对于大容量高压潜水泵等特殊设备，由于检查维护困难，也应选择磨损状态监测功能，同时监测轴承的温度，避免发生扫膛事故造成重大经济损失。
4、应用于有防爆要求场所的保护器，要根据应用现场的具体要求，选用相应的防爆型保护器，避免安全事故发生。

电机屏蔽层及通讯干扰问题

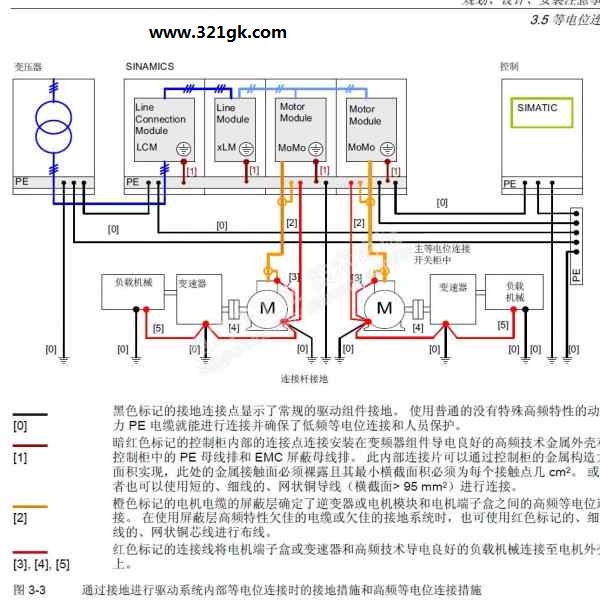

电机电缆线是三颗？还是四颗？应该是四颗电缆线。其中三颗是三相电源另外一颗是PE线。注意，PE线一定要各自接在PE端子上。电机有引出线（接线盒里）一个端子PE，变频器输出端子，也有一个PE端子。都是有标记的，要用一颗与电源相线一样截面的电缆去连接PE。
电机四芯电缆的屏蔽层，不能单端接电气柜的外壳，要双端接金属导电外壳，电机侧接电机外壳，电器柜侧接电气柜外壳。
电机外壳和电气柜外壳还要做等电位连接。不能拿电缆的屏蔽层当等电位连接电缆。
只要系统能做好等电位，接地找一个系统里导体面积最大的地方，接地线。
实际的接法应该是，每台电机的外壳地，直接接到它变频器的外壳PE（中途不接地）；外壳另一个PE接到柜中的PE母排。
通讯电缆的进出线屏蔽、控制系统传感器的屏蔽，单独接到独立的“PE”母排。如果可以，与控制器的PE接在一起。最后再与驱动的PE一起接到供电系统的总的PE。
这就是所谓的：“一点接地”。
确保，变频器经Y电容、电缆、电机经等效电容的泄漏电流大部分回到变频器；少部分经母线回到入线侧；
控制系统是一个等电势（允许有电压，但是无电流）。
