听声音判断电动机故障方法-电动机的定子和转子作用图解

电动机正常运行时，发出的声音是平稳、轻快、均匀的；如果出现尖叫、沉闷、摩擦、振动等刺耳的杂音，说明电动机有了故障。首先应判断是机械还是电气的原因引起的，方法是：接上电源，有不正常的声音存在，切断电源，不正常声音仍存在，则为机械故障；否则为电气方面故障。
　　1、机械故障引起的异音
　　电动机正常运行时机械噪声应该是细小的“沙沙”声，没有忽高忽低的变化，没有金属摩擦声，即是轴承正常运转的声音。常见的由机械故障引起的不正常声音有以下几种：
　　（1）“咝咝”声是金属摩擦声?熏一般是轴承缺油干磨所造成的，应拆开轴承添加润滑脂。
　　（2）“嘎吱嘎吱”声是轴承内滚柱的不规则运动产生的声音，它与轴承的间隙、润滑脂的状态有关。如果电动机只有这种声音而无其他不正常现象，而且在加润滑脂后这种声音立即消失，便不是故障，电动机仍可继续使用。
　　（3）“唧里唧里”声是滚柱或滚珠运转时产生的声音，如无其它杂音，而且在加注润滑脂后声音明显减小或消失，一般不是故障，电动机可继续运行。
　　（4）“咚咚”声有两种可能，一是电动机骤然启动、停止、反接制动等变速情况下，加速度力矩使转子铁心与轴的配合松动造成的。二是传动机构发出的声音，可能是连轴器或皮带轮与轴之间松动、键或键槽磨损所致。
　　（5）“嚓嚓”声是电动机扫膛引起的噪声。
　　（6）周期性的“啪啪”声是皮带接头处不平滑造成的。
　　2、电气故障引起的异音
　　（1）粗壮的“嗡嗡”声，象牛嚎叫声主要是由于电流不平衡造成的，因为电流不平衡时会产生与负载有关的两倍电源频率的电磁噪声，是农用电动机烧毁的主要原因。遇到这种情况应立即停机，排除故障后再投入运行。
　　（2）“嘶嘶”或“噼啪”放电声定子绕组轻微接触不良或漏电时产生轻微的“嘶嘶”放电声，严重时会发生“噼啪”放电声。
　　（3）蚊叫声定子绕组端部捆扎不结实或浸漆不好，整个定子绕组末端未形成牢固的整体，个别导线在电磁力作用下抖动引起的。
　　（4）起动、停车及负载变化时有金属撞击声一般是因为定转子铁芯松动造成的。
　　（5）不规则的蛙叫铁芯内部有气隙或松动引起。
　　（6）金属的抖动声定子端部铁芯片张开，张开的硅钢片振动发出金属抖动声。

电动机的定子和转子作用_电动机转子定子图解

以直流电动机来说：
定子用于产生励磁磁场.对处在其中的通电导体产生力的作用.
转子槽中有电枢绕组,当电枢绕组通电时,就会在励磁作用下旋转.
转子转动，将电能转化为机械能；
不同种类的电机，电子、转子的结构也不同，但相同的是：定子是不动的，产生磁场；转子是转动的，在定子的磁场中受力转动。
三相异步电动机定子电动机的静止部分称为定子，其组成部分主要包括定子铁芯、定子绕组、机座等部分。

定子铁芯：定子铁芯的作用是作为电机磁路的一部分，并在其上放置定子绕组。定子铁芯一般由0.35～0.5毫米厚，表面涂有绝缘漆的环状冲片槽的硅钢片叠压而成，如右图所示。
定子绕组：定子绕组是电动机的电路部分，通入三相交流电，产生旋转磁场。

小型号异步电动机定子绕组通常用高强度漆包线（铜线或铝线）绕制成各种线圈后，在嵌放在定子铁芯槽内。大中型电动机则用各种规格的铜条经过绝缘处理后，再嵌放在定子铁芯槽内。为了保证绕组的各导电部分与铁芯之间的可靠绝缘以及绕组本身之间的可靠绝缘，故在定子绕组制造过程中采取了许多绝缘措施，三相异步电动机定子绕组的主要绝缘项目有以下三种：

对地绝缘：定子绕组整体与定子铁心之间的绝缘。
相间绝缘：各相定子绕组之间的绝缘。
匝间绝缘：每相定子绕组各线匝之间的绝缘。

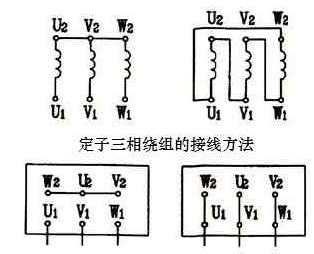

定子三相绕组的槽内嵌放完毕后共有六个出线端引到电动机机座的接线盒内，可按需要将三相绕组接成星形接法（Y接）或三角形接法（△接），如右图所示。
机座：它的作用是固定定子铁芯和定子绕组，并以两个端盖支撑转子，同时起保护整台电动机的电磁部分和散发电动机运行中产生的热量，一般是铁或铝铸造而成。
三相异步电动机转子转子是电动机的旋转部分，包括转子铁芯，转子绕组和转轴等部分。

转子铁芯：作为电机磁路的一部分，并放置转子绕组。一般由0.5毫米厚的硅钢片冲制叠压而成。如右图所示。
转子绕组：其作为切割定子磁场，产生感应电动势和电流，并在旋转磁场的作用下受力使转子转动。根据构造的不同可分为鼠笼式和绕线式转子两种类型。

鼠笼式转子：它的结构是转子铁芯的槽沟内插入铜条，在铜条两端焊接两个铜环，如下图（a）所示。这样转子绕组好像一个鼠笼型转子。为了节约铜材和便于制造。目前绝大部分鼠笼均采用铝代替。如下图（b）所示。
绕线式转子：绕线式转子绕组也和定子绕组一样做成三相对称绕组，经过适当的排列和组合。
嵌入并固定转子铁芯槽内，最后使三组绕圈接成星形连接，三个引出线分别接到固定的转轴上的三个铜滑环上，在各个环上，分别放置着固定不动的电刷，通过电刷与滑环的接触，使转子绕组与外加变阻器接通，一边启动电机。如右图所示。
转轴：用以传递转矩及支撑转子的重量。一般都由中碳钢或合金钢制成。除了定子和转子两大部分外，还有端盖，风扇等其他附件。
