电动机如何选用导线？电动机绕线圈方法

电动机如何选用导线？
三相电机选功率除以2.5左右就是电线的平方数，铜线；
二相电机功率*2除以5 就是电线平方数。1．电动机额定电流的对表速查
在实际工作中，往往由于电动机铭牌的损坏、丢失，或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。现在使用"电动机配用断路器、熔断器、接触器、电子型电动机保护器及导线选用速查表"，根据电动机的额定容量，即可查出所对应的额定电流。例如一台Y132M-4型7.5kW电动机，从速查表查得其额定电流为15.4A。
2．电动机额定电流的速算口诀及经验公式
(1)速算口诀：
电动机额定电流(A)："电动机功率加倍"，即"一个千瓦两安培"。通常指常用的380V、功率因数在0.8左右的三相异步电动机?将千瓦效加一倍"即电动机的额定电流。
(2)经验公式：
电动机额定电流(A)=电动机容量(kW)数×2
上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2型5.5kW电动机，用速算口诀或经验公式算得其额定电流：5.5×2=11A。

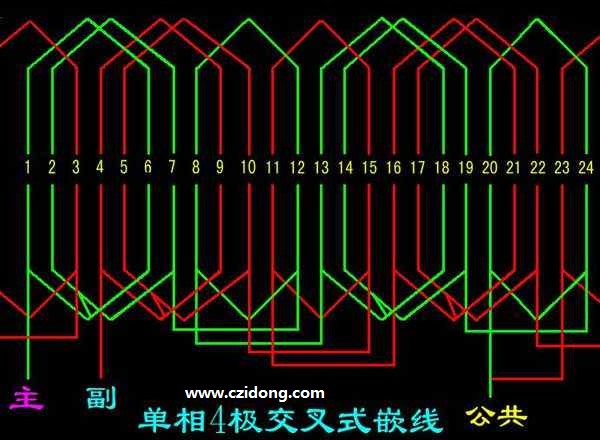

电动机绕线圈方法

如果修电机拆除旧线时记下每槽线的匝数，量下线径，然后清理槽口，垫上绝缘纸，打好线把，下到槽里，再用竹签封口就完成了，如果新下线，可根据定子的数据按资料查线径和匝数。

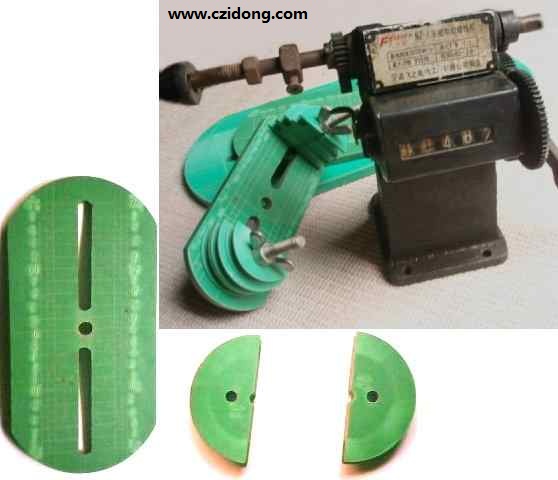

如果没资料的电机下线，根据矽钢片的质量计算磁通量高斯，然后根据定子的磁极宽和长度线槽的深度算出V/A /匝，乘以电压计算出所需匝数，然后根据槽口的面积计算出线径，依照上述方法下线就完成了，然后预烘干，再浸漆、烘干就完成了。再根据线径所容许的电流，确定电机的功率。有工具不等于能成功将电机嵌线、联结线、线圈端部整形及绝缘等各方面技术达到基本要求的，所述似最基本认知都不懂，或许试一试交学费吧。按原线圈周长选合适线模，选用原线圈的线径绕线，匝数与原来相同。参考绕线机和线模图片：
