电动机连续运转电路图 电动机连续控制电路

时间:2017-03-12 14:35来源:未知 作者:admin 点击:
电动机连续运转电路图-电动机连续控制电路
 控制电动机一般都用接触器,当按下常开的启动按钮后,接触器线圈得电吸合,主触点接通,将电机通电,电机开始转动,同时,并联在启动按钮上的接触器的常开辅助触点也接通,这样,即使你松开按钮,接触器仍然吸合,电机仍然转动。启动后依靠接触器的常开触点闭合自锁维持着吸合自控,实现电动机连续运行。

电动机连续运转电路图

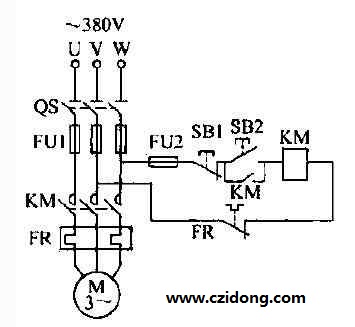

三相异步电动机连续运行控制电路如图所示,和点动控制电路相比,增加了三个环节:一是与起动按钮SB2并联一个接触器KM的辅助动合触头KM,其作用是按下起动按钮SB2,接触器KM得电,电动机M起动运转,同时与SB2并联的KM辅助动合触头也闭合,当松开起动按钮SB2时,KM仍使接触器KM线圈继续带电,电动机M继续连续运行,这种作用称为“自锁”,KM触头称为“自锁”触头l二是为了控制电动机停止,增加一个停止按钮SB1,按下停止按钮SB1,切断控制电路,接触器KM鞋L主触头断开,电动机停止;三是增加了热继电器FR,当电动机过载发热,经过一段时间,其动断触点断开,切断控制电路,接触器KM的主触头断开,电动机停止。

电动机连续控制电路

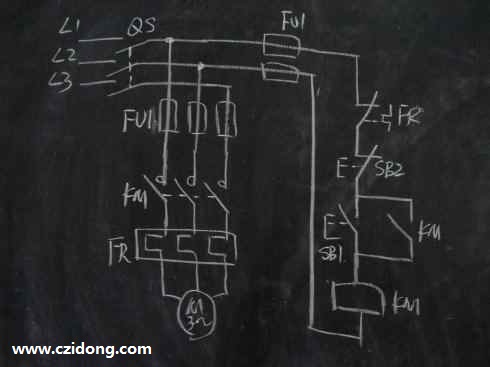

原理图

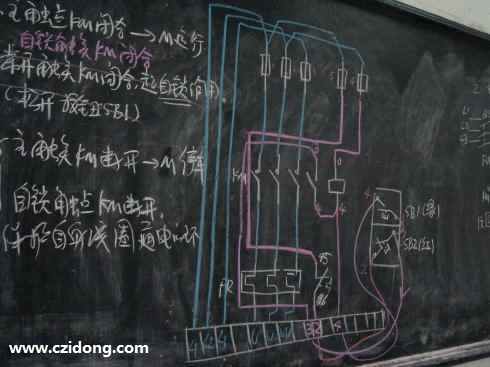

接线图


工作原理
