单相电机正反转原理接线图 单相电机不转嗡嗡响

时间:2017-03-10 21:06来源:未知 作者:admin 点击:
单相电机怎么正反转?单相电机正反转原理接线图-单相电机不转嗡嗡响
单相电机有两个绕组, 一个主绕组一个转向绕组(副绕组),主绕组直接接在电源两端,转向绕组串接一个电容以后接在电源两端。

单相电机有两种,一种是正反转电机,一种是单向电机。正反转电机主副两个绕组相同,外接三条线,一条公共线接在电源的一端,另两条线一条直接接在电源的另一端作为主绕组,另一条串一个电容作为转向绕组。这两条线交换位置,得到方向不同的旋转。

单向电机只能一个方向旋转,如果把主副绕组互换,它的输出功率很小易烧毁电机。

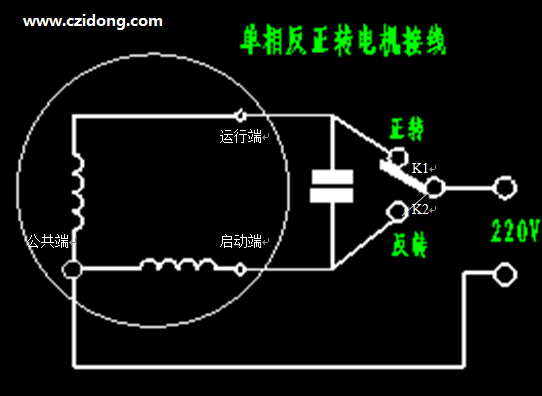

单相电动机有两组线圈,有一个公共端,一个运行端,一个启动端,电容接在运行端和启动端之间。电源接在公共端和运行端时,电机正转;电源接在公共端和启动端时,电机反转;只有运行线圈和启动线圈截面积一样的单相可逆电机,才能正反转,否则反转不能带负荷。

单相电机不转嗡嗡响

电动机通电后只是嗡嗡的声音不转动的原因有:
  (1)由于电源的接通问题,造成单相运转:
  (2)电动机的运载量超载;
  (3)被拖动机械卡住;
  (4)绕线式电动机转子回路开路成断线;
  (5)定子内部首端位置接错,或有断线、短路。
  处理方法:
  第一种情况需检查电源线,主要检查电动机的接线与熔断器,是否有线路损坏现象;
  第二种情况将电机卸载后空载或半载启动;
  第三种情况估计是由于被拖动器械的故障,卸载被拖动器械,从被拖动器械上找故障;
  第四种情况检查电刷、滑环和启动电阻各个接触器的接合情况;
  第五种情况需重新判定三相的首尾端,并检查三相绕组是否有断线和短路。
 测量电动机接线柱,如三相电压平衡且为额定值可判为严重过载。检查的步骤是,首先去掉负载,若电动机的转速与声音正常,可以判定过载或负载机械部分有故障。若仍然不转,可用手转动一下电动机轴,如果很紧或转不动,则测三相电流,如三相电流平衡但比额定值大,则有可能是电动机的机械部分被卡住,如电动机轴缺油、轴承锈死或损坏严重、端盖或油盖装得太斜、转子和内膛相碰(也叫扫膛)等。若用手转动电动机轴到某一角度感到比较吃力或听到周期性的“嚓嚓”声,可判断为扫膛。其原因有:(1)轴承内外圈之间间隙太大,需更换轴承;(2)轴承室(轴承孔)过大,长期磨损造成内孔直径偏大。应急措施是电镀一层金属或加套,也可在轴承室内壁上冲些小点; (3)轴弯曲、端盖止口磨损。
