永磁转子电动机组装注意事项电动机电气自锁线路实物接线图

由于永磁转子的磁性很强，给将转子装入定子的工作带来了很大的难题，如不采取措施，转子刚一接触到定子铁芯，两者就会牢牢地吸在一起，再想前进将有一定的困难。用人力操作时，有时会因吸引力过大、两者靠近的速度很快而挤伤或撞伤操作人员的手或手臂等部位。另外，不可戴手表、手机等近距离操作，以免被其磁化损坏。可想而知，将转子装入定子中的工艺是其主要特点。    对于较小的永磁电动机，可用人力将转子装入定子中，但应做好安全防范工作。对于较大的永磁电动机，则必须使用专用的设备进行本项工作。
    (1)组装和放置电动机部件的场地一定要保持清洁，特别是不得有铁磁物质存在。否则将被转子磁铁吸附，很难清理干净。如将铁磁物质带入电动机中，将对电动机的运行造成严重影响甚至彻底损坏。
    (2)将轴承室内没有波形弹簧等部件的一端端盖组装到机座上后放在专用设备的小车上，并且用压板将其与小车固定。然后调整小车的高度，使机座轴心线达到设备顶杆的轴心线位置。
    (3)将与上述端盖配套的外轴承盖套在固定顶杆上。然后平移小车，使机座套到固定顶杆上。此时要进一步调整小车的高度，达到机座轴心线与设备顶杆的轴心线真正或接近重合。
    (4)将两端轴承内盖套入转子转轴后，再将两端轴承套到轴承挡位置。对开启式轴承，应按要求加足润滑脂。
    (5)将另一端的端盖与该端的轴承装配好（若有波形弹簧等部件，也应放到预定部位），并安装好轴承盖。
    (6)将安装好一端端盖的整套转子吊起放入两顶杆之间，移动活动顶杆，利用转轴的顶尖孔将转子架起。
    (7)水平移动小车，带动定子到达与转子装配的轴向位置后停止。在此过程中，应细心观察机座轴心线与设备顶杆的轴心线重合情况，有必要时应进一步调整。之后，安装两端端盖和轴承外盖、挡圈等。
    (8)退出活动顶杆。用手转动转轴，若灵活，则安装完毕。

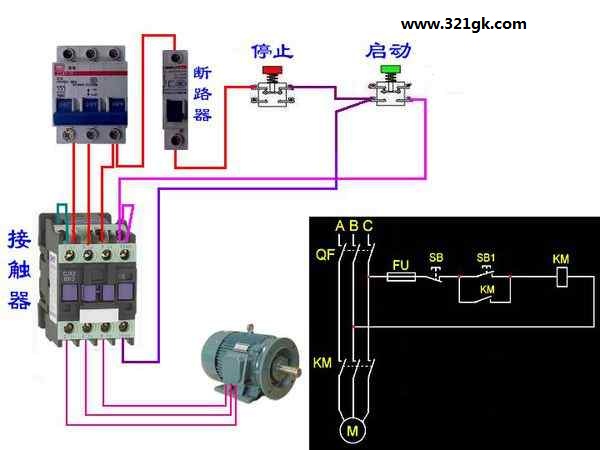

自锁线路图怎么接?电动机电气自锁线路实物接线图

电路图的自锁接线：按钮开关与接触器常开触点(13NO、14NO)并联，按动按钮接通电源，接触器通电吸合，常开触点接通替代按钮通电成为自锁。 (责任编辑：admin)
