单相双值电容异步电动机结构原理及接线方法对地短路的原因

单相双电容电动机称为单相双值电容异步电动机，属于电容分相原理电动机。

1、结构原理：

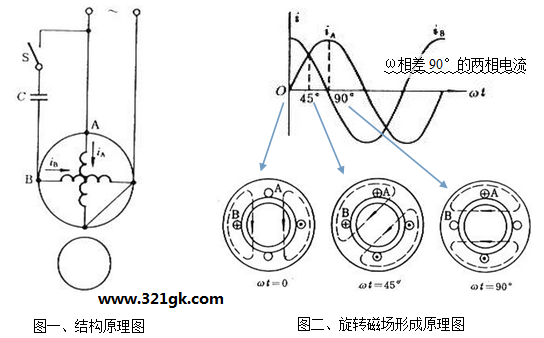

电容分相电动机的转子绕组是浇筑成型的鼠笼式，定子上饶有2组空间位置上相差90°的启动绕组B和工作绕组A，从而获得电角度ω为90°的两相交变电流，保证旋转磁场的形成条件。（如图一所示）

2、工作原理：

电容式单相电动机通过电容移相作用，将单相交流电分离出另一相相位差90度的交流电，获得两相交变电流并分别送入2个绕组。工作原理流程如下：定子绕组通入电角度相差90°的两相电流→定子上形成旋转磁场→转子切割磁力线产生感应电流→感应电流产生旋转磁场→转子磁场与定子磁场相互作用→转子转动。旋转磁场形成原理见图二

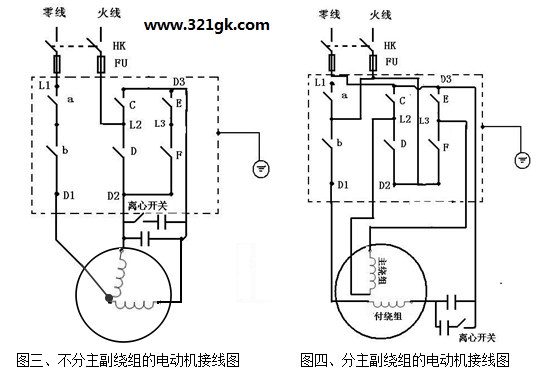

3、接线原理图：图三为不分主副绕组的电动机接线图，图四为分主副绕组的电动机接线图。

三相异步电动机对地短路的原因

电动机的机座外壳是接地的，如果线圈绝缘受损与铁心或外壳相碰，从而形成绕组对地短路故障。造成绕组对地短路故障的原因较多，如绕组受潮、绝缘材料变质失去绝缘能力、导线漆皮破损、电动机因长期过载发热使线圈绝缘老化变脆、铁屑等异物进入电动机内部等，都会造成接地故障。有时发生较为轻微的间歇性接地，电动机还可以起动运行；若严重接地会使电动机无法起动。另外接地故障会使电动机外壳带电，会造成人身触电的危险。
当电动机的外壳接地不良，人体触摸机壳时，会经电动机的绕组接地点通过人身及大地与电源变压器构成电流回路，会造成人身触电事故。但对电动机本身而言，由于仅有一处接地，机壳又不接地，所以不能构成回路。因此，电动机仍然可继续运行，然而若不及时排除此故障，如再有一处接地，就会造成匝间短路或相间短路事故了
如果电动机外壳接地，虽有一相漏电时，但接地电流可以构成回路如虚线所示，这时对人身较为安全，但对电动机本身危险较大。因为对于接地相的绕组匝数会相应地减少。所以，会使该相电流增加。接地点越靠近绕组的引出线端，情况越严重，甚至有烧坏绕组绝缘的危险。所以在电动机运行电路中必须装设漏电保护器。
三相异步电动机对地短路可分为三相异步电动机定子对地和三相异步电动机转子对地两种，按修复情况又分为可修复对地和不可修复对地(死对地)。
三相异步电动机定子对地
①三相异步电动机定子引线与机壳发生对地，是由于装配过程中à-伤引线或引线僵硬破损所致。
②定子压入机座过程中，因端板不符合、冲片松动或导入不正等因素造成冲片径向或轴向位移划破绝缘对地。
③接线时引线与本线连接处绑子捆扎不规范，造成装配时空间紧张，与端盖发生对地。
④死对地，该类故障具体对地位置不详。
三相异步电动机转子对地
①三相异步电动机转子绕组对地。一般发生在槽口和槽内，大多是由于铁芯毛刺大，理线时槽绝缘受损所致。
②其它类型，集电环挡圈对地一般是由于集电环及挡圈本身的结构所致，该类故障一般发生在小规格电机上，碳刷尾辫与刷杆座对地及转子内风扇与绕组对地。 (责任编辑：admin)
