三相电动机相序判别 转子电路中串联电阻启动控制电路工作原理

时间:2017-03-30 07:17来源:未知 作者:admin 点击:
三相电动机相序判别-三相电动机转子电路中串联电阻启动控制电路工作原理
如上图接法时,用万用表(毫安档)进行测量,转动电机转子,万用表指针应不动。 如指针动了,说明绕组头尾连接错误,对调后重试。

1、将电动机一个绕组的两引出线分别接在万用表的两表笔上,另一绕组的一根引出线接在电池的一极,另一引出线去碰电池的另一极,同时注意观察万用表的指针偏转情况:如指针正向偏转,说明电池正极所接线与万用表负极(黑表笔)所接线同为首端(或尾端),另外两根引出线同为尾端(或首端)。如指针反向偏转,说明电池正极所接线与万用表正极(红表笔)所接线同为首端(或尾端),另外两根引出线同为尾端(或首端)。将已经判明的两绕组的首(尾)端作标记。可以将两绕组的首端接在万用表的一只表笔上,尾端接在另一只表笔上。

2、将第三个绕组的的一根引出线接在电池的一极,另一引出线去碰电池的另一极,同时注意观察万用表的指针偏转情况:如指针正向偏转,说明电池正极所接线与万用表负极(黑表笔)所接线同为首端(或尾端),另外两根引出线同为尾端(或首端)。如指针反向偏转,说明电池正极所接线与万用表正极(红表笔)所接线同为首端(或尾端),另外两根引出线同为尾端(或首端)。将已经判明的两绕组的首(尾)端作标记。

3、验证:将已经判明的三个绕组的首(或尾)端接在一只表笔上,尾端接在另一只表笔上,用手旋动电动机转子,万用表指针不偏转(摆动)。说明判断正确。
说明:由于电机三绕组不完全对称,连接正确时指针可能仍有极小幅度的偏转,但幅度比不正确时小得多。

三相电动机转子电路中串联电阻启动控制电路工作原理

为了限制启动电流并提高启动转矩,线绕转子异步电动机的启动可在转子电路中串接几级启动电阻或串入频敏电阻器。本文主要讲述在三相绕线式电动机转子电路中串联电阻的启动控制电路,其线路图如下图所示。

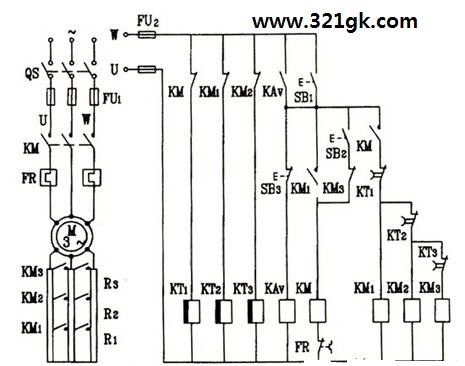

绕线式异步电动机转子电路串联电阻启动控制电路图
    三相绕线式电机转子串电阻启动工作原理及运行过程:合上电源开关QS后,时间继电器KT1、KT2余KT3接通,它们的延时闭合的常闭触点立即断开,使KM1,KM2,KM3暂时不会接通,以便电动机定子绕组加上额定电压启动时,转子电路中串接有启动电阻RI、R2与R3以限制启动电流并提高起动转矩。
启动时,首先按下按钮SB1,接通欠电压继电器KAV,它的动合触点闭合,当电源电压严重降低或电路突然失电时,KAV的动合触点断开对电动机起保护作用,然后按下按钮SB2,接通线路接触器KM,电动机定子绕组加上额定电压启动。KM在控制电路里的动断辅助触点断开,时间继电器KT1断电,它的延时闭合的常闭触点等一段时间闭合,接触器KM1接通,切除电动机转子电路串接的启动电阻R1。这时,电动机在转子电路里只有启动电阻R2与R3的人为特性上运行,继续加速.
接触器KM1接通以后,它的动断触点断开,使时间继电器KT2断电,它的延时闭合的常闭触点等一段时间闭合,接通接触器KM2,又将电动机转子里的启动电阻R2切除了,电动机在只有电阻R3的人为特性上运行,继续加速。接触器KM2接通以后,它的常闭触点断开,时间继电器KT3断电,它的延时闭合的常闭触点等一段时间闭合,使接触器KM3接通,将启动电阻R3切除。至此,电动机转子电路无外加电阻,运行于自然特性上。启动过程到此结束。
