三相异步电动机工作原理图解 电动机有哪几种类型,如何区分?

时间:2017-03-30 11:11来源:未知 作者:admin 点击:
三相异步电动机工作原理图解-三相异步电动机有哪几种类型,如何区分?

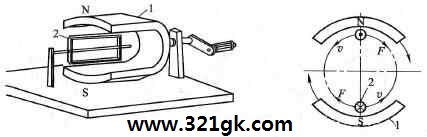

  先看图。当马蹄形永久磁铁1旋转起来以后(图中标出的方向为顺时针方向),其N极和S极之间的磁力线也随之旋转。处于N、S极之间的金属环2的两个边就处于切割上述磁力线的状态中,只是切割的方向与磁铁旋转的方向刚好相反,即为反时针方向。根据电磁感应定律,此时金属环中就会产生感应电流,它的流动方向用右手定则来判定,应为图右图中所标出的方向(“ ”表示进入导线,“ ”表示从导线中出来)。


  图 三相异步电动机工作原理模拟试验

  1-蹄形磁铁;2-金属环
  这样,金属环就成为一个处在磁场中的通电导体了。通电导体在磁场中将受到电磁力的作用,其受力方向用左手定则判定。图中金属环处在磁场中的两个边的受力方向刚好和磁铁旋转的方向相同,即顺时针方向。金属环受力后,产生一个力矩,并以其轴心为旋转中心沿顺时针方向旋转起来,但它的旋转速度始终不会达到磁铁旋转的速度。可以想象,如果达到了磁铁的旋转速度,它和磁铁之间就没有了相对运动,也就不再切割磁力线了,不切割磁力线就不会产生感应电流,当然也就没有了电磁力的作用,即没有了旋转的动力,势必使其减速和磁铁拉开距离。这种金属环和磁铁旋转转速不相同的现象,被形象地称为“不同步”或“异步”。

三相异步电动机有哪几种类型,如何区分?

一、三相异步电动机安装共组电源的不同:
可以分为直流电机和交流电机,直流电机又可分为直流电动机、永磁式直流直线直流电动机、无刷直流电动机,交流电机可分为异步电动机、交流伺服电动机、交流力矩电动机、同步电机、交流直线电动机。
二、按起动与运行方式分类
电动机按起动与运行方式不同,可分为电容起动式单相异步电动机、电容运转式单相异步WEG电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。
三、按用途分类
三相异步电动机安装用途的不同,可分为驱动用电动机和控制用电动机。驱动用电动机又分为电动工具用电动机、家电用电动机及其它通用小型机械设备用电动机。控制用电动机又分为步进电动机和伺服电动机等。
四、按转子的结构分类
电动机按转子的结构不同,可分为笼型感应电动机和绕线转子感应电动机。
五、按运转速度分类
三相异步电动机按运转速度不同,可分为高速电动机、低速电动机、恒速电动机、调速电动机。低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。
六、按结构及工作原理分类
根据电动机按结构及工作原理的不同,可分为直流电动机,异步电动机和同步电动机。
  电动机按转子可分为笼型感应电动机(旧标准称为鼠笼型异步电动机)和绕线转子感应电动机。
  三相异步电动机有直接起动和降压起动两种。
1)直接起动 即在额定电压下起动。这种方法的起动电流很大,可达到额定电流的4~7倍。根据规定单台电动机的起动功率,不宜超过配电变压器容量的30%。
2)降压起动 利用起动设备将电压降低后,再加到电动机上,当电动机转速升到一定值时,再转接到额定电压下运行。这种方法虽可减小起动电流,但电动机的转矩与电压的平方成正比,电动机的起动转矩也因此而减小,所以只适用于笼型电动机空载或轻载起动的场合。一般常用的降压起动方法有以下几种:
(1)星 三角降压起动:起动时将定子三相绕组作星形连接,以限制起动电流,待转速接近额定转速时再换接成三角形,使电动机全压运行。采用这种起动方法,起动电流较小,起动转矩也较小,所以一般适用于正常运行为三角形接法的、容量较小的电动机作空载或轻载起动。也可频繁起动。
(2)自耦变压器降压起动:将自耦变压器高压侧接电网,低压侧接电动机。起动时,利用自耦变压器分接头来降低电动机的电压,待转速升到一定值时,自耦变压器自动切除,电动机与电源相接,在全压下正常运行。这种起动方法,可选择自耦变压器的分接头位置来调节电动机的端电压,而起动转矩比星 三角降压起动大。但自耦变压器投资大,且不允许频繁起动。它仅适用于星形或三角形连接的、容量较大的电动机。
(3)延边三角形降压起动:起动时,定子绕组接成延边三角形,以减小起动电流,待电动机起动后,再换接成三角形,使电动机在全压下运行。这种起动方法,可通过调节定子绕组的抽头比,来取得不同数值的起动转矩,从而克服了星 三角降压起动电压偏低、起动转矩较小的缺点。它适用于定子绕组有中间抽头的电动机,也可作频繁起动。转子回路串入电阻起动 起动时,在转子回路中串入电阻作星形连接,以减小起动电流、增大起动转矩,使电动机获得较好的起动性能。这种起动方法,只适用于线绕式异步电动机。 (责任编辑:admin)
