三速电机接线工作原理电源缺相及电压异常时对三相电机影响

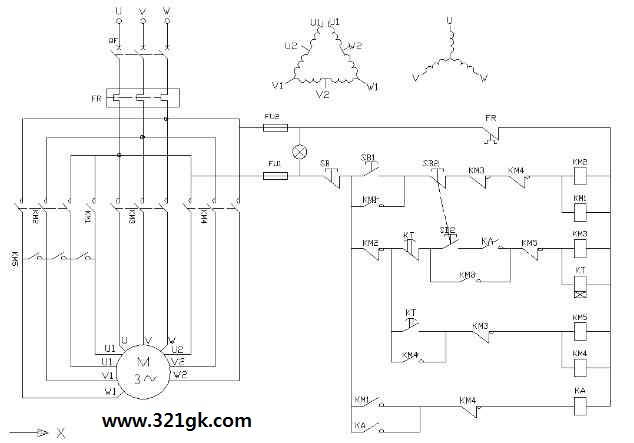

三速电动机有两套在连接上独立的定子绕组，有三种不同的转速，如下图所示。

1.低速：当接触器KM1、KM2闭合时，电动机的绕组端头U1、V1、W1（逆时针）接到电源的U、V、W相上，作“三角”连接，电动机低速运行；

2.中速：当接触器KM3闭合时，电动机的绕组端头U、V、W接到电源的U、V、W相上，作单“Y”连接，电动机中速运行；

3.高速：当接触器KM4、KM5闭合时，电动机的绕组端头U1、V1、W3经KM5短接，而端头U2、V2、W2（顺时针）接到电源的U、V、W相上，作双“Y”连接，电动机高速运行。

电源缺相及电压异常时对三相异步电机的影响

电压不正常和缺相可以轻而易举地毁掉任何电机。电源电压变化范围不能超过额定电压的±10%。三相间的电压不平衡不能超过5％。大功率电机必须独立供电，以防同线其他大功率设备启动和运转时造成低电压。电机电源线必须能够承载电机的额定电流。
如果发生缺相时压缩机正在运转，它将继续运行但会有大的负载电流。电机绕组会很快过热，正常情况下压缩机会被热保护。当电机绕组冷却至设定温度，接触器会闭合，但压缩机启动不起来，出现堵转，并进入“堵转－热保护－堵转”死循环。

现代电机绕组的差别非常小，电源三相平衡时相电流的差别可以忽略。理想状态下，相电压始终相等，只要在任一相上接一个保护器就可以防止过电流造成的损坏。实际上很难保证相电压的平衡。
电压不平衡百分数计算方法为,相电压与三相电压平均值的最大偏差值与三相电压平均值比值. 例如，标称380V三相电源，在压缩机接线端测量的电压分别为380V,366V,400V. 可以计算出三相电压平均值382V, 最大偏差为20V,所以电压不平衡百分数为5.2％。

作为电压不平衡的结果，在正常运行使负载电流的不平衡是电压不平衡百分点数的4－10倍。前例中, 5.2％不平衡电压可能引起50％的电流不平衡。 (责任编辑：admin)
