　　用数字万用表测量判断电机线圈的好坏：
　　电阻为零，是短路，没有电阻，是开路，也就是断路，用万用表，能大概的检测下电机的好坏：
　　1、测量线圈，三相电机的三个线圈电阻是不是一样。
　　2、测量线圈和外壳之间是不是有电阻，这个阻值要大于5M欧以上，最好是无穷大。
　　线圈阻值大小要看电机的功率，功率越高，电阻越小，十几千瓦的应该是几十欧到十几欧，只要三个线圈阻值大概一样就行；单相电机电机也差不多，不过有个主绕和副绕，还要接个启动电容，会麻烦点，不过只要都有电阻，跟外壳不导通，就大概没有问题。

220V单相电机倒顺开关接法

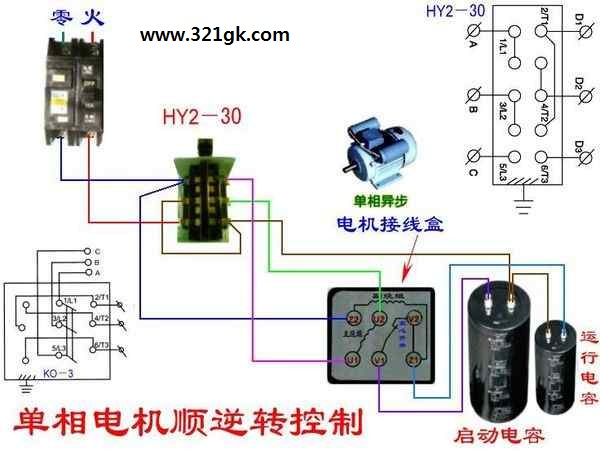

单相电容运转异步电动机与倒顺开关接线实现正反转：
把电机接线端子上的两个短接片取下，然后按照图上的标示接线。

如何用万用表检测电机好坏

1.三相电机：分别测三相绕组的电阻值，正常应为三相阻值相同，相间绝缘电阻及对地绝缘电阻应大于1兆欧/千伏为合格；
2.单相电机：分别测公共端对运行绕组、启动绕组的电阻值，及运行绕组对启动绕组的电阻值，正常时为公共端对运行绕组的阻值与公共端对启动绕组的阻值之和，等于运行绕组对启动绕组的阻值；两绕组间绝缘电阻及对地绝缘电阻应大于1兆欧/千伏为合格。
补充一点：万用表只能作为初步的判断。
