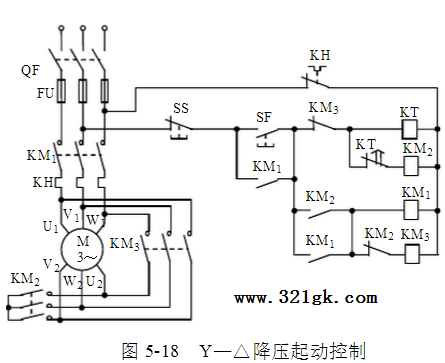

电动机星三角启动好处：启动电流可以降低到1/3。  星三角起动的目的是降低电机的起动电流，减少对电网的冲击。星三角起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），待电动机转速接近额定转速时，转为三角形运转。定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。 星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。 电动机星三角形接线图  Y—△降压起动控制 按下起动按钮SF，时间继电器KT和接触器KM2同时通 电吸合，KM2的常开主触点闭合，把定子绕组连接成星形，其 常开辅助触点闭合，接通接触器KM1。KM1的常开主触点闭合，将定子接入电源，电动机在星形 连接下起动。KM1的一对常开辅助触点闭合，进行自锁。经一定延时，KT的常闭触点断开，KM2断电复位，接触器KM3通电吸合。KM3的常开主触点将定子绕 组接成三角形，使电动机在额定 图5-18 Y—△降压起动控制 电压下正常运行。与按钮SF串联的KM3的常闭辅助触点的作用是：当电动机正常运行时，该常闭触点断开，切断了KT、KM2的通路，即使误按SF，KT和KM2也不会通电，以免影响电路正常运行。若要停车，则按下停止按钮SS，接触器KM1、KM2同时断电释放，电动机脱离电源停止转动。 (责任编辑：admin) |
