380v电机与启动停止开关怎么接线单相异步电机正反转的接法

380v电机与启动停止开关怎么接线停止开关串联在控制电路中，起动开关和接触器并联接在控制电路中，图上面可以看出来；停止开关都是串联在电路中，启动开关可以并起来接。

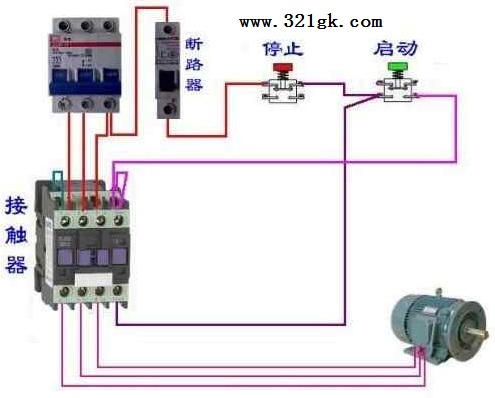

1，如图：要使用接触器（三相电磁继电器）

2，接触器上方、断路器左方是供电电源（380V）

3，优点：低电压控制高电压，小电流控制大电流。接触器内部有灭弧装置，使得工作环境更加安全。

4，注意规格要配套，接触器的额定电流不得小于电动机的额定电流。

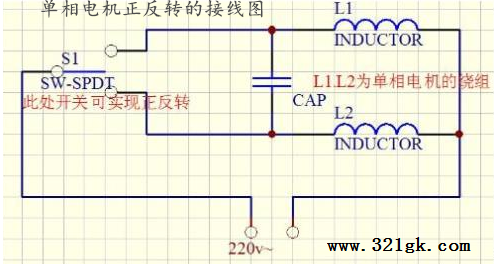

单相异步电机正反转的接法

单相电动机正反转是改变电容的接法，就是工作绕组和启动绕组交换，当然工作绕组和启动绕组参数必须一样的。也可以用电感替换电容改变方向。这个原理是单相绕组只产生振动磁场，不是旋转磁场，所以必须给付绕组一个相位不一样的电流，可以是电容改变也可以是电感改变相位，电容、电感的相位是相反的，这样就使电动机转向相反。
1. 4个抽头(也就是主绕组和副绕组分别引出接线头)这种情况下只要将主绕组或副绕组任意一副反接就可以实现反转了(是任意一副哦，两副一起换就又正转了)
2. 3个抽头的(它的电容是外置的,在电机内部已经将主绕组和副绕组的一端并掉了)假设公共端为1,接电源.2 3分别是主副绕组的一端,如果电容串接在2是正转,则电容串接在3为反转.(这种电机的主副绕组是对称的，匝数、线径是一样的)
3. 2个抽头的，不能实现正反转互换。

正反开关改变主绕组或副绕组的电流方向，可以实现正反转。 (责任编辑：admin)
